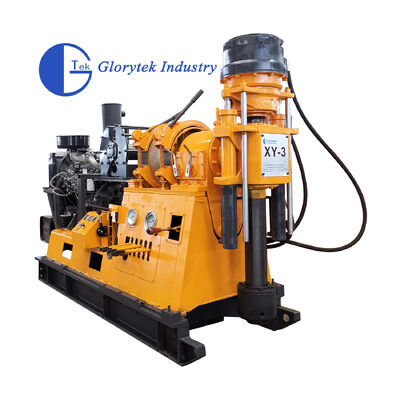

XY-3 시리즈 드릴링 장비는 얕은/중간 깊이 구멍 스핀들 타입 코어 드릴링 장비입니다. 이 기계는 주로 다이아몬드 드릴링에 사용되며 다양한 드릴링 기술 요구 사항을 충족할 수 있습니다. 전동기 또는 디젤 엔진을 동력 장치로 사용합니다. 이 장비는 구조가 간단하고 작동하기 쉽습니다.
지질 일반 조사 및 탐사, 도로 및 고층 건물 지반 조사, 콘크리트 구조물의 각종 조사 구멍, 강 제방, 노반 그라우팅 구멍 드릴링 및 직접 그라우팅, 토목 우물 및 지구 중앙 에어컨 우물, 삼키고 중간 깊이 코어 드릴링.
| 기술 매개변수 | |
| XY-3 기술 매개변수 | |
| 드릴링 깊이 | 100,250, 300, 600m |
| 해당 최종 구멍 직경 | 300,200, 150, 75mm |
| 최대 개방 구멍 직경 | 300mm |
| 최종 구멍 직경 | 75mm |
| 드릴 로드 직경 | 60mm |
| 드릴링 각도 | 90°~65° |
| 기계 치수 | 2500 x 900 x 1800mm |
| 드릴 무게 (동력 포함) | 1800kg |
| 스핀들 | |
| 스핀들 속도 | 전진 저속 30,53,88,145,222r/min |
| 전진 고속 143,250,414,684,1050r/min | |
| 후진 29, 137r/min | |
| 스핀들 스트로크 | 600mm |
| 스핀들 내부 직경 | 96mm |
| 리프팅 용량 | 6000kg |
| 윈치 | |
| 최대 단일 라인 리프팅 용량 | 3000kg |
| 최대 단일 라인 리프팅 속도 | 0.5-1.9m/s |
| 와이어 로프 구경 | 12.5mm |
| 롤러 용량 | 50m |
| 릴 직경 | 300mm |
| 허그 폴드 게이트 벨트 폭 | 90mm |
| 기어 오일 펌프 | |
| 듀플렉스 기어 오일 펌프 | CBF-F63/25 |
| 전방 변위, 압력 | 63 L/min 20Mpa |
| 후방 변위, 압력 | 25 L/min 20Mpa |
| 동력 장치 | |
| 디젤 엔진 YN27 | 42kW |
| 정격 속도 | 2400r/min |
