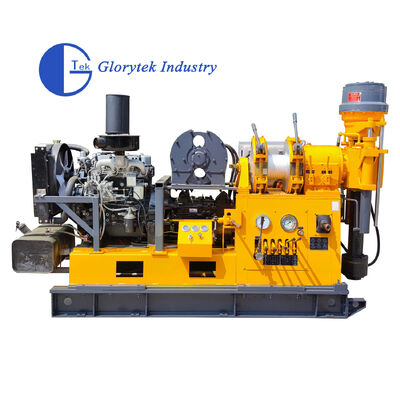

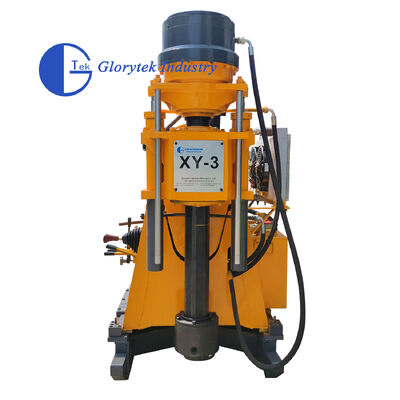

XY-3 시리즈 드릴링 장비는 얕은/중간 깊이의 구멍 스핀들 유형 코어 드릴링 장비입니다. 이 기계는 주로 다이아몬드 드릴링에 사용되며 다양한 드릴링 기술 요구 사항을 충족할 수 있습니다. 동력 장치로 전기 모터 또는 디젤 엔진을 채택합니다. 장비는 구조가 간단하고 조작이 쉽습니다.
지질 일반 조사 및 탐사, 도로 및 고층 건물 지반 탐사, 콘크리트 구조물의 조사 구멍 종류, 하천 제방, 지하 그라우팅 구멍 드릴링 및 직접 그라우팅, 토목 우물 및 지구 중앙 공조 우물, 제비 및 중간 깊이 코어 드릴링.
| 기술적인 매개변수 | |
| XY-3 기술적인 매개변수 | |
| 드릴링 깊이 | 100,250, 300, 600m |
| 해당 끝 구멍 직경 | 300,200, 150, 75mm |
| 최대. 열린 구멍 직경. | 300mm |
| 끝 구멍 직경 | 75mm |
| 드릴링 로드 직경 | 60mm |
| 드릴링 각도 | 90°~65° |
| 기계 차원 | 2500x900x1800mm |
| 드릴 무게(파워 포함) | 1800kg |
| 축 | |
| 스핀들 속도 | 전진 저속 30,53,88,145,222r/min |
| 앞으로 고속 143,250,414,684,1050r/min | |
| 역방향 29, 137r/min | |
| 스핀들 스트로크 | 600mm |
| 스핀들 내경 | 96mm |
| 리프팅 용량 | 6000kg |
| 윈치 | |
| Max.Single 라인 리프팅 용량 | 3000kg |
| Max.Single 라인 리프팅 속도 | 0.5-1.9m/s |
| 와이어로프 구경 | 12.5mm |
| 롤러 용량 | 50m |
| 릴 직경 | 300mm |
| 허그 폴드게이트 벨트 폭 | 90mm |
| 기어 오일 펌프 | |
| 이중 기어 오일 펌프 | CBF-F63/25 |
| 전면 변위, 압력 | 63L/분 20Mpa |
| 변위 뒤에 압력 | 25L/분 20Mpa |
| 전원 장치 | |
| 디젤 엔진 YN27 | 42kW |
| 정격 속도 | 2400r/분 |
