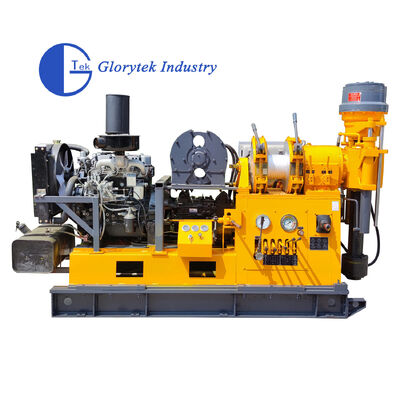

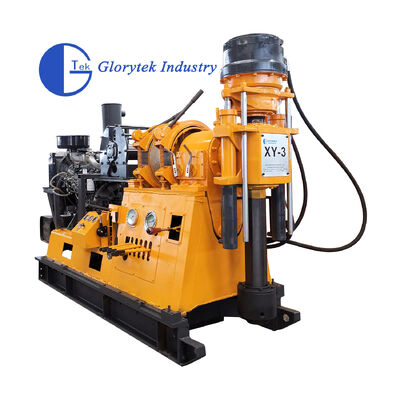

XY-3 코어 드릴링 리그
간략 한 소개:
XY-3시리즈 드릴링 리그는 헐/중심 깊이 구멍 스핀들 타입 코어 드릴링 리그입니다.이 기계는 주로 다이아몬드 드릴링에 사용되며 다양한 드릴링 기술 요구 사항을 충족 할 수 있습니다.. 그것은 전기 모터 또는 디젤 엔진을 전력 단위로 채택합니다. 리그는 간단한 구조를 소유하고 작동하기가 쉽습니다.
특징:
A. 리그는 최신 MW525 중량 트럭 변속기가 장착되어 있습니다.그리고 다른 굴착 기술의 요구를 충족시킬 수 있습니다..
B. 리그의 스핀들 내부 지름은 96mm입니다. 기계 시스템으로 구동되며 큰 토크를 출력 할 수 있습니다. 윈치는 단일 라인으로 최대 3000kg를 들어 올릴 수 있습니다.
C. 조작 손잡이들은 근로자들이 기계를 더 편리하게 조작할 수 있도록 합리적 배열에 고정되어 있다.
D. 스핀드와 린치는 별도로 작동 할 수 있습니다.
E. 스핀들 구멍은 큰 내부 지름, 큰 육각형 굴착 막대기를 바꿀 수 있습니다.
사용:
지질학적 일반 조사 및 탐사, 도로 및 고층 건물 토지 탐사, 콘크리트 구조의 조사 구멍 종류, 강 대저,하위층 융합 구멍 뚫고 직접 융합, 민간 우물 및 지구 중앙 에어컨 우물, 썰매 및 중저 깊이 핵 진출.
| 기술 매개 변수 | |
| XY-3 기술 매개 변수 | |
| 뚫어 진 깊이 | 100,250, 300, 600m |
| 해당 끝 구멍 지름 | 300,200, 150, 75mm |
| 맥스, 구멍을 열어 | 300mm |
| 끝으로 뚫어졌어 | 75mm |
| 굴착 막대기 지름 | 60mm |
| 굴착 각도 | 90°~65° |
| 기계 차원 | 2500 x 900 x 1800mm |
| 굴착 무게 (전력 포함) | 1800kg |
| 스핀들 | |
| 스핀드 속도 | 전진하하속 3053,88,145222r/min |
| 전진 고속 143,250,414,684,1050r/min | |
| 역행 29, 137r/min | |
| 스핀드 스트록 | 600mm |
| 스핀들 내부 지름 | 96mm |
| 들어올림 능력 | 6000kg |
| 린치 | |
| 최대.일선 승승장량 | 3000kg |
| 최대.일선 승강속도 | 00.5-1.9m/s |
| 와이어 로프 칼리버 | 12.5mm |
| 롤러 용량 | 50m |
| 릴 지름 | 300mm |
| 포착 밸브 벨트 너비 | 90mm |
| 기어 오일 펌프 | |
| 듀플렉스 기어 오일 펌프 | CBF-F63/25 |
| 전면 이동, 압력 | 63 L/min 20Mpa |
| 배후 이동, 압력 | 25 L/min 20Mpa |
| 전력 단위 | |
| 디젤 엔진 YN27 | 42kW |
| 가속도 | 2400r/min |
