일체형 DTH 지상 드릴 장비
제품 설명
D480A의 강력한 파워팩은 최대 203mm의 발파공 직경에서 성공적으로 적용되며, 드릴링 작업이 원활하고 안정적이어서 전 세계 노천 광산 및 채석장에서 많은 사용자들이 인정하고 대량 구매하고 있습니다.

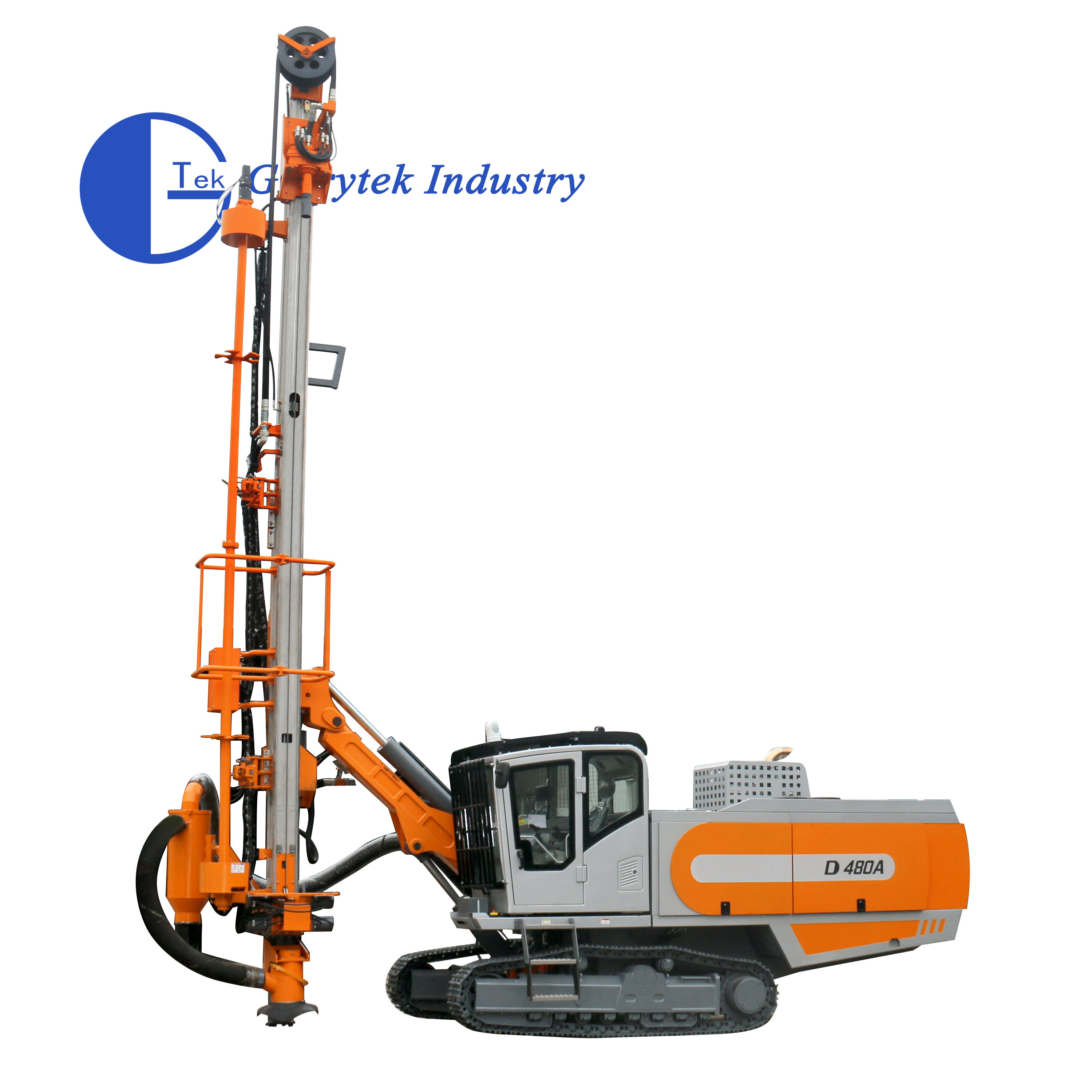

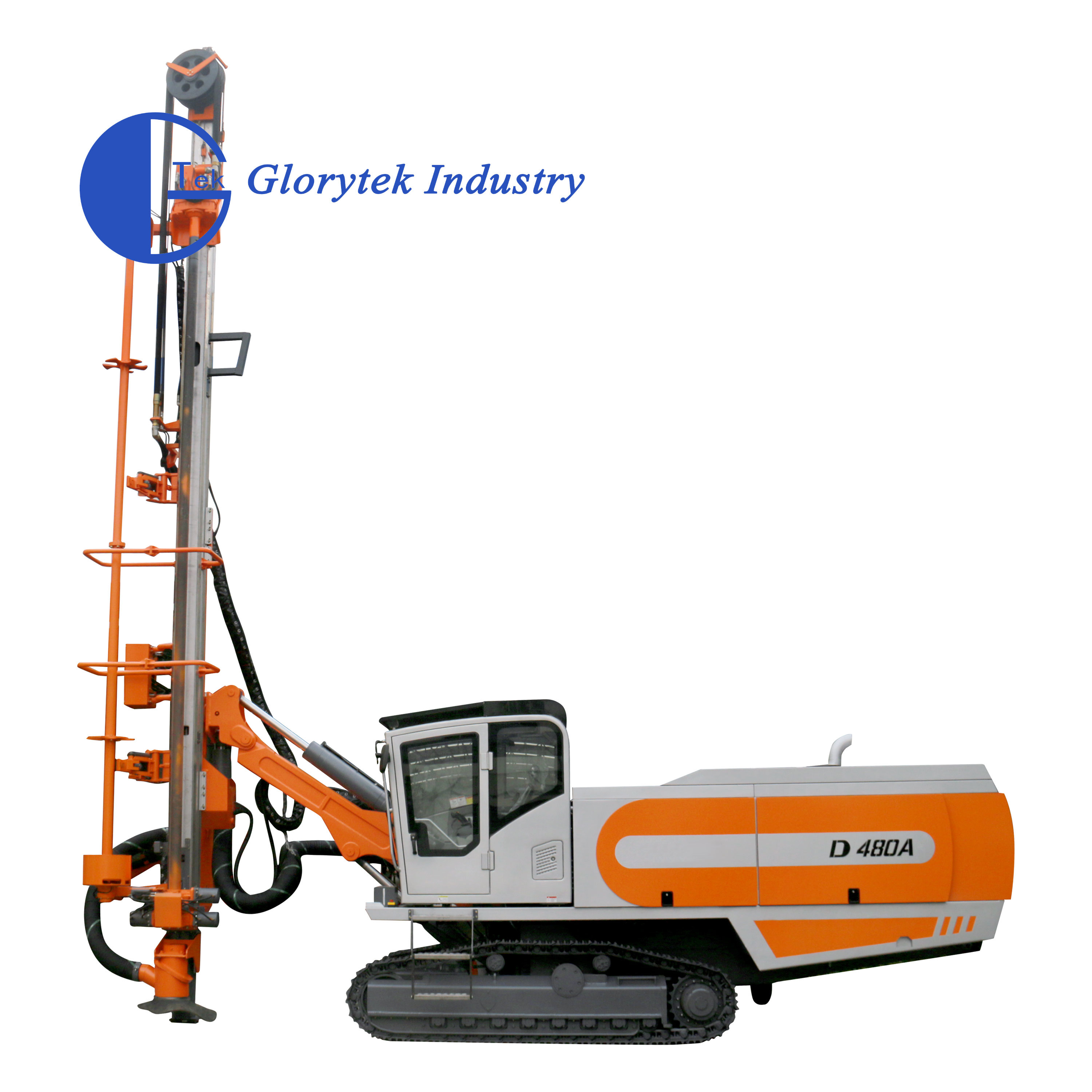

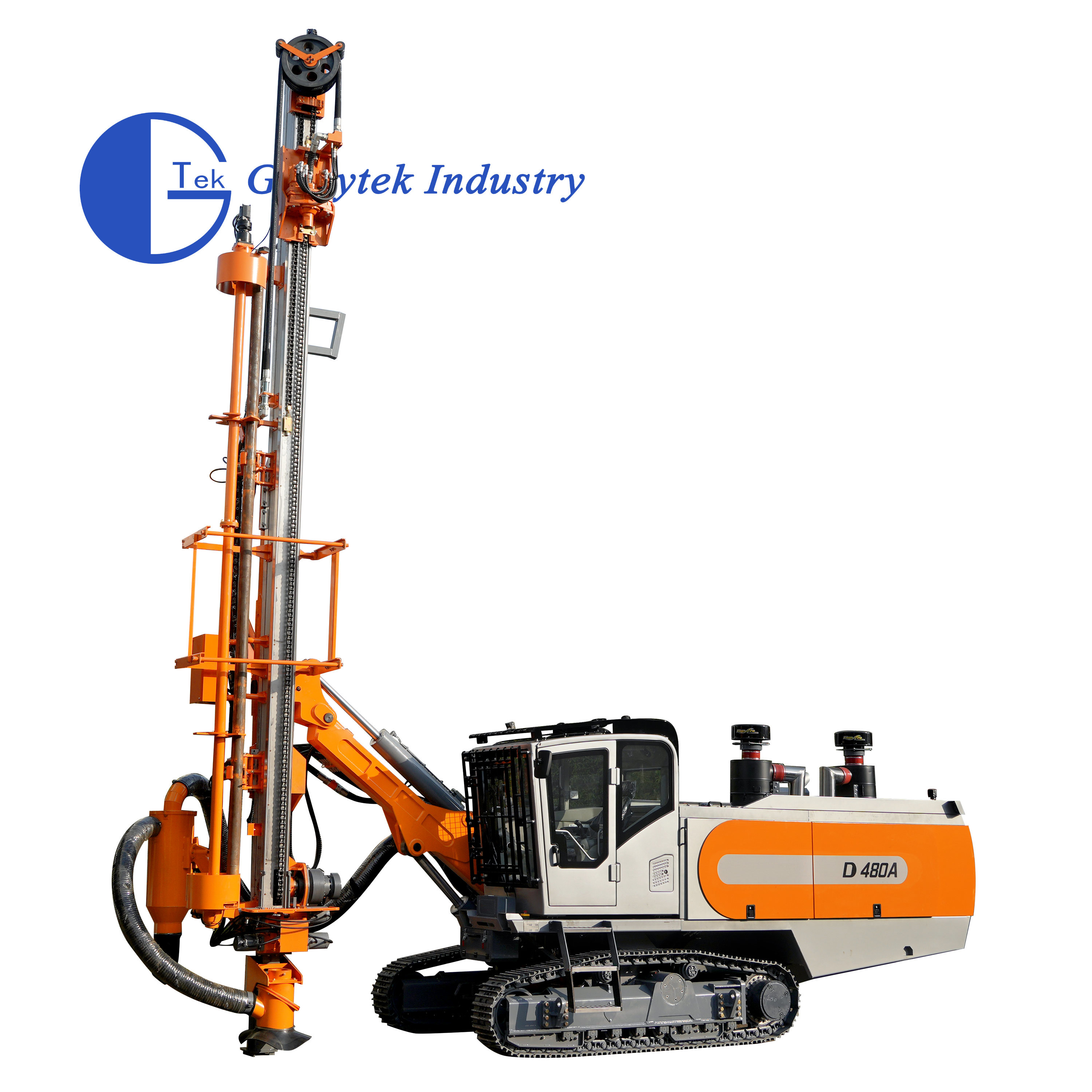

제품 사진
특징:
안전 및 신뢰성
운전실: ROps 및 FOPS 인증을 받은 넓고 편안한 안전 운전실은 인체 공학적 요구 사항을 충족하며 과학적이고 편안한 운전 경험을 제공합니다. 위치 조절이 가능한 시트에는 에어 쿠션 충격 흡수 장치가 장착되어 있습니다. 드릴링 및 칼라링 활동을 위한 낮은 소음과 우수한 시야.
가드레일: 드릴 장비 상단에는 유지 보수 및 서비스 직원의 안전을 보장하는 가드레일과 미끄럼 방지 스티커가 장착되어 있습니다. 한편, 드릴 붐에는 드릴 로드 낙하 방지 가드레일도 장착되어 있습니다.
원격 제어: 이 제품은 선택적으로 단거리 원격 제어 기능을 갖추어 작업자가 100미터 이내에서 드릴링 작업을 유연하게 제어할 수 있어 고벽 채광 중 또는 운송 차량 승하차 시 위험을 줄여줍니다.
높은 생산성 및 유연성
단일 엔진: 단일 동력 장치가 유압 시스템과 스크류 에어 엔드 작동을 동시에 구동하여 장비의 공간 활용도를 높이는 동시에 에너지 소비와 유지 보수 비용을 절감합니다.
긴 드릴 로드: 드릴 로드 구성은 3m, 4m, 5m, 6m, 7m, 9m 및 10.7m로 다양하며, 로드 교체 시간을 최대화하여 생산성을 향상시킵니다.
다중 구멍 크기: 기능 범위 내의 고강도 보강 설계는 장비가 다양한 작업 조건 및 다양한 구멍 크기에서 암반 드릴링 응용 분야를 동시에 충족할 수 있도록 합니다.
에너지 절약 및 친환경
집진 능력: 다양한 환경 조건 및 고객의 요구에 따라, 최고 환경 요구 사항을 충족하기 위해 건식 집진, 습식 집진, 건습 혼합 집진과 같은 다양한 솔루션을 제공합니다.
효율적인 에어 엔드: 스크류 에어 엔드의 우수한 설계 및 제조 기술은 드릴 장비가 보다 에너지 효율적인 고압 공기 동력을 얻을 수 있도록 합니다.
제어 시스템: 자체 감지 조정 시스템은 항상 다양한 작동 상태에서 드릴 장비의 전력 요구 사항을 충족하는 동시에 드릴 장비의 보조 작동 중 가장 낮은 에너지를 소비합니다.
개인화
원격 제어: 작업자와 장비 관리자는 장비의 작동 데이터에 쉽게 접근하여 생산 일정 관리 및 유지 보수를 용이하게 할 수 있습니다.
맞춤화: 다양한 작업 조건, 환경, 규정 및 기타 특수 요구 사항에 따라 고객을 위한 맞춤형 설계를 제공할 수 있습니다.
적응성: 극한의 작업 환경을 위해 극한 추위 키트, 열대 사막 키트, 고고도 키트 또는 고습도 키트와 같은 해당 솔루션을 제공하여 전 세계 다양한 지역의 요구 사항을 충족합니다.
기술 매개변수:
| 구멍 범위: |
φ 138 -203 mm |
| 권장 DTH 해머 크기: |
6"/7" |
| 드릴 파이프 처리 용량: |
4+1 |
| 드릴 파이프 OD: |
114/102/127mm |
| 드릴 파이프 길이: |
7/6 m |
| 최대 구멍 깊이: |
35 m |
| 유압 모터 구동 회전 헤드 |
|
| 회전 속도: |
0 - 80 rpm |
| 최대 토크: |
5,600 N.m |
| 디젤 엔진: |
M14CS4IV41C |
| 정격 출력: |
412 kW (552 hp ) ,2,100 rpm |
| 배출 기준: |
중국 IV |
| 연료 탱크 |
|
| 용량: |
1000 L |
| 최대 작동 압력: |
25 bar |
| 용량 FAD: |
33 m3 / min |
| 이송 길이: |
11,500(11,000) mm |
| 이송 이동 길이: |
7,600 mm |
| 이송 연장: |
1,300 mm |
| 이송 속도: |
0.9 (0.88) m / s |
| 최대 이송력: |
40 (34.5) kN |
| 최대 인상력: |
50 (67.6) kN |
| 트랙 프레임: |
진동 실린더 포함 |
| 최대 이동 속도: |
3 km / h |
| 최대 견인력: |
156.2 kN |
| 경사 등반 능력: |
25° |
| 트랙 프레임 진동 각도: |
± 10° |
| 지상고: |
420 mm |
| 운송 치수(옵션 제외), 대략. |
| 중량: |
25,000 kg |
| 길이: |
12,560 mm |
| 너비: |
2,700 mm |
| 높이: |
3,560 mm |
응용 분야:
지원 및 서비스:
저희 숙련된 기술자 팀은 드릴 장비가 최적으로 작동하도록 현장 설치, 교육 및 유지 보수 서비스를 제공합니다. 또한 발생할 수 있는 문제를 해결하기 위해 원격 기술 지원을 제공합니다.
또한 드릴 장비가 원활하게 작동하도록 다양한 애프터마켓 서비스를 제공합니다. 이러한 서비스에는 교체 부품, 업그레이드 및 리퍼비시가 포함됩니다.
저희 회사는 고객에게 최고의 지원과 서비스를 제공하기 위해 최선을 다하고 있습니다. 드릴 장비의 성능을 극대화하는 방법에 대해 자세히 알아보려면 오늘 저희에게 문의하십시오.
