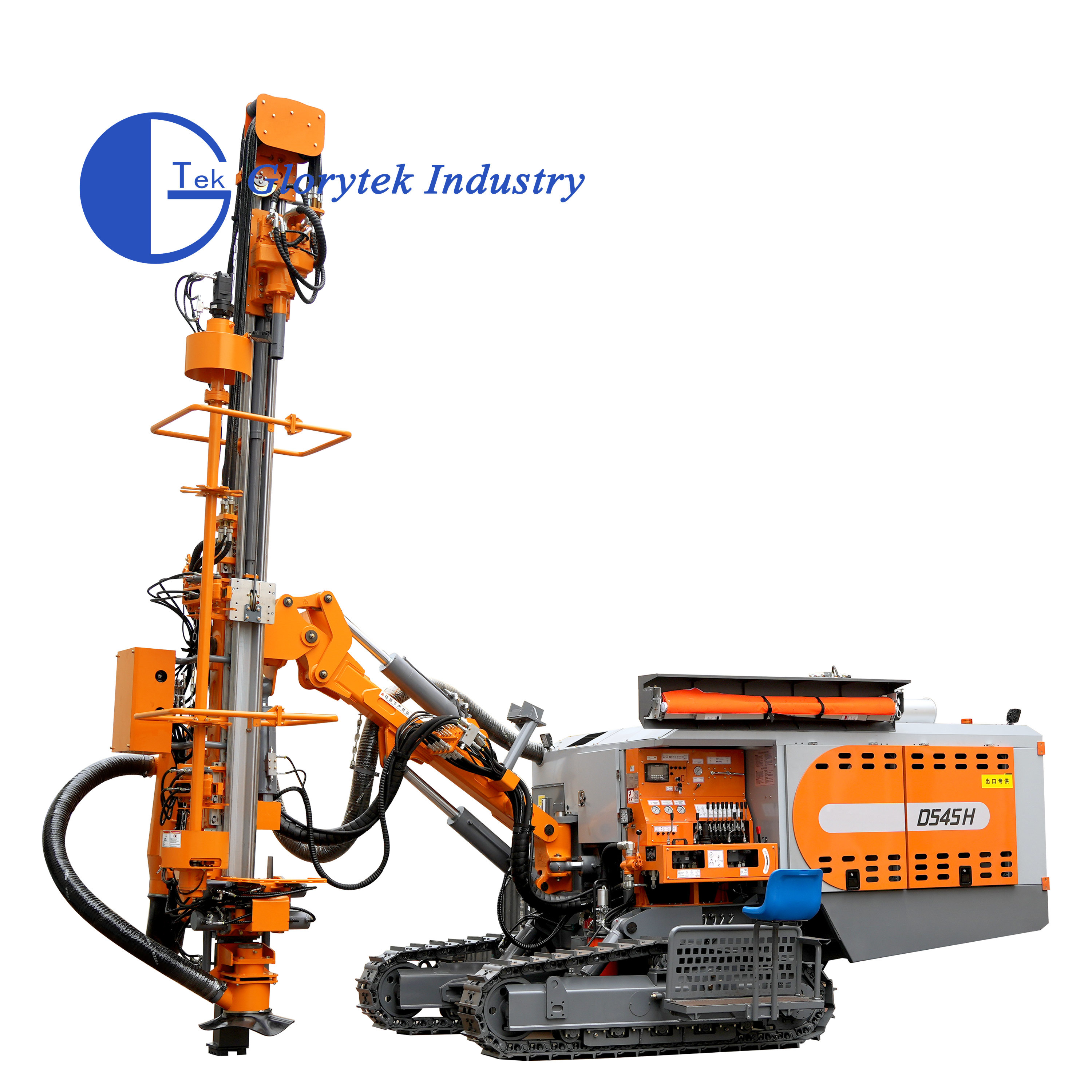

ROCK DRILLING RIG
D545 통합 다운홀 드릴은 잘 입증된 모델을 기반으로 업그레이드되었으며, 핵심 유압 부품은 국제적으로 유명한 브랜드에서 공급됩니다. 단일 동력 스크류 공기 압축기 및 유압 시스템과 피크 시프트 설계의 전력 출력을 통해, 별도의 드릴 배열과 비교하여 디젤 엔진의 총 전력이 약 30% 감소하고 유지 보수 비용이 50% 감소합니다. D545의 통합 설계는 공기 압축기 운송, 공기압 파이프라인 손실 및 원격 관리 문제를 해결하고 생산성을 향상시킵니다.
사진
기술 사양미터
|
공기 작동 압력:
|
18 bar
|
|
공기 흐름 FAD:
|
17 m³ / min
|
|
구멍 범위:
|
Φ90 - 130 mm
|
|
드릴 파이프 크기:
|
Φ68/76 mm
|
|
드릴 파이프 처리 용량:
|
7
|
|
구멍 깊이:
|
24 m
|
|
이송 총 길이:
|
6,100 mm
|
|
이송 연장:
|
1,220 mm
|
|
이송력:
|
13 kN
|
|
트래밍 속도.최대:
|
3.3km/h
|
|
등반 능력:
|
25°
|
|
연료 탱크 용량:
|
300 L
|
|
캐리어 지상고:
|
340 mm
|
|
트랙 프레임 진동 각도:
|
+/-10°
|
|
DTH 해머:
|
3.5/4 인치
|
|
회전 토크:
|
1,900 Nm
|
|
드릴 파이프 길이:
|
3,000 mm
|
|
이송:
|
유압 실린더+로프 / 유압 실린더+체인
|
|
이송 이동 거리:
|
3,400 mm
|
|
이송 속도 최대:
|
0.88 m/s
|
|
인상력:
|
16.5 kN
|
|
견인력:
|
119 kN
|
|
무게(옵션 제외):
|
10,000 kg
|
