GLKD-300 지하 굴착 장비
설명
사양
지하 터널 드릴
1. 터널 굴착을 위한 유압 공급
2. 소형
3. 빠르게 설치
4. 이동 용이
GLKD-300 굴착 장비는 고체 광석 매장량의 다이아몬드 드릴링 및 경합금 드릴링에 적용 가능한 지하 터널용 새로운 완전 유압 모터 헤드 굴착 장비입니다. 한편, 임팩트 로터리 드릴링을 수행하기 위해 다운 더 홀 해머를 장착할 수 있습니다. 이는 석탄 비철금속, 물, 전기, 건물, 지질 탐사 및 광산 분야에서 지질 탐사 구멍, 가스 구멍, 물 주입 구멍 및 앵커 구멍 건설에 널리 적용됩니다.
특징:
1. 완전 유압 모터 헤드로 구동되며, 큰 관통 구멍 직경을 가지고 있으며, 모터 헤드는 다양한 드릴링 방법에 적용 가능합니다.

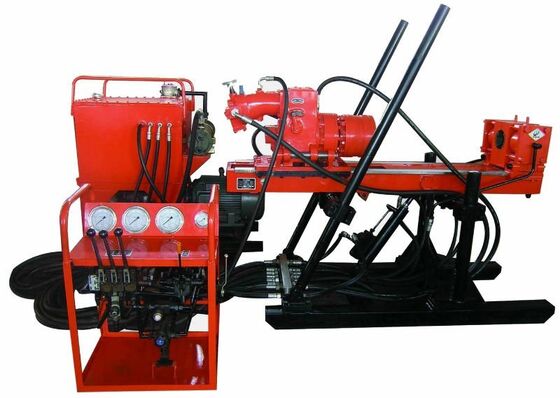

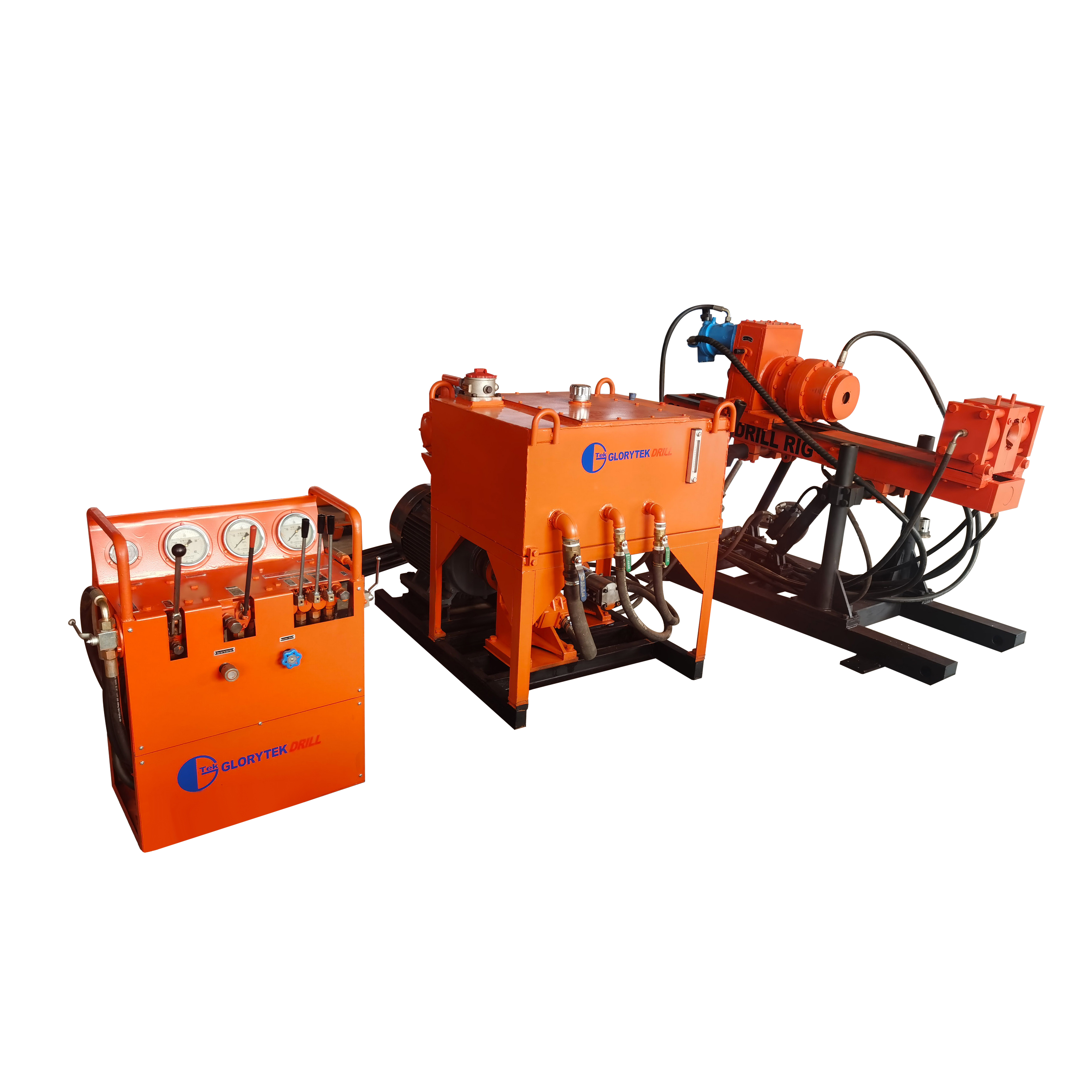

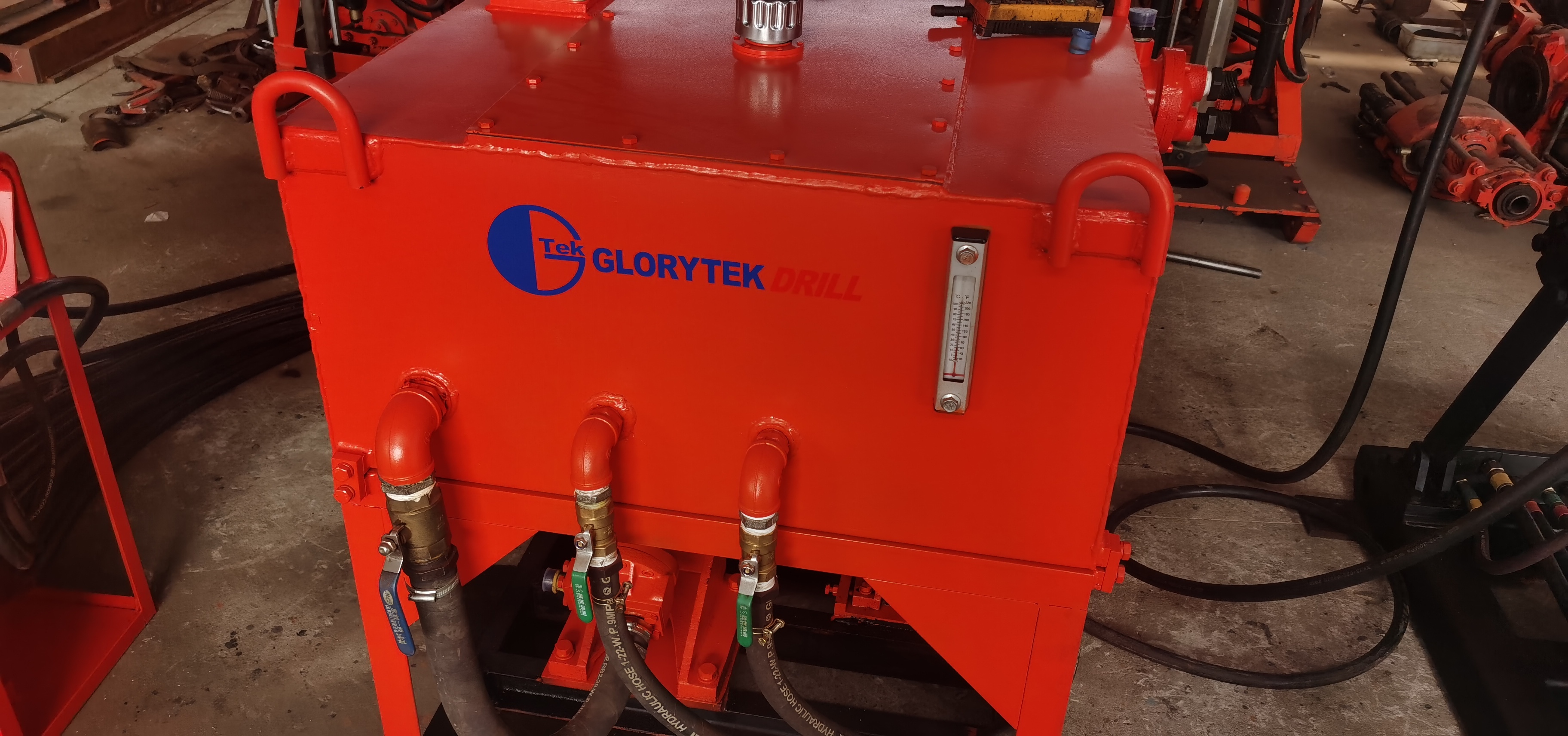

2. 굴착 장비는 호스트 머신, 펌프 스테이션 및 제어 보드의 세 부분으로 구성됩니다. 따라서 휴대하기 쉽습니다.
3. 유압 장비는 매우 높은 회전 속도와 합리적인 회전 속도 범위를 가지며 소구경 다이아몬드 드릴링, 와이어 라인 코어 드릴링, 대구경 경합금 드릴링 및 다양한 엔지니어링 홀 드릴링의 요구 사항을 충족할 수 있습니다.
4. 유압 시스템은 고효율 및 저전력 손실의 이중 펌프 오일 공급 시스템을 채택합니다.
5. 실제 시스템에서 유압 실린더는 큰 공급 및 인장력으로 드릴링 도구를 직접 공급하고 당깁니다. 공급 압력 및 공급 속도는 다양한 지층의 드릴링 요구 사항을 충족하도록 조정할 수 있습니다.
6. 드릴링, 드릴링 도구 당기기 및 밀기, 드릴링 도구 연결 및 분해는 척, 클램프 홀더 및 유압 공급 시스템을 통해 실현됩니다. 작동이 쉽고 높은 수준의 기계화를 갖추고 있습니다.

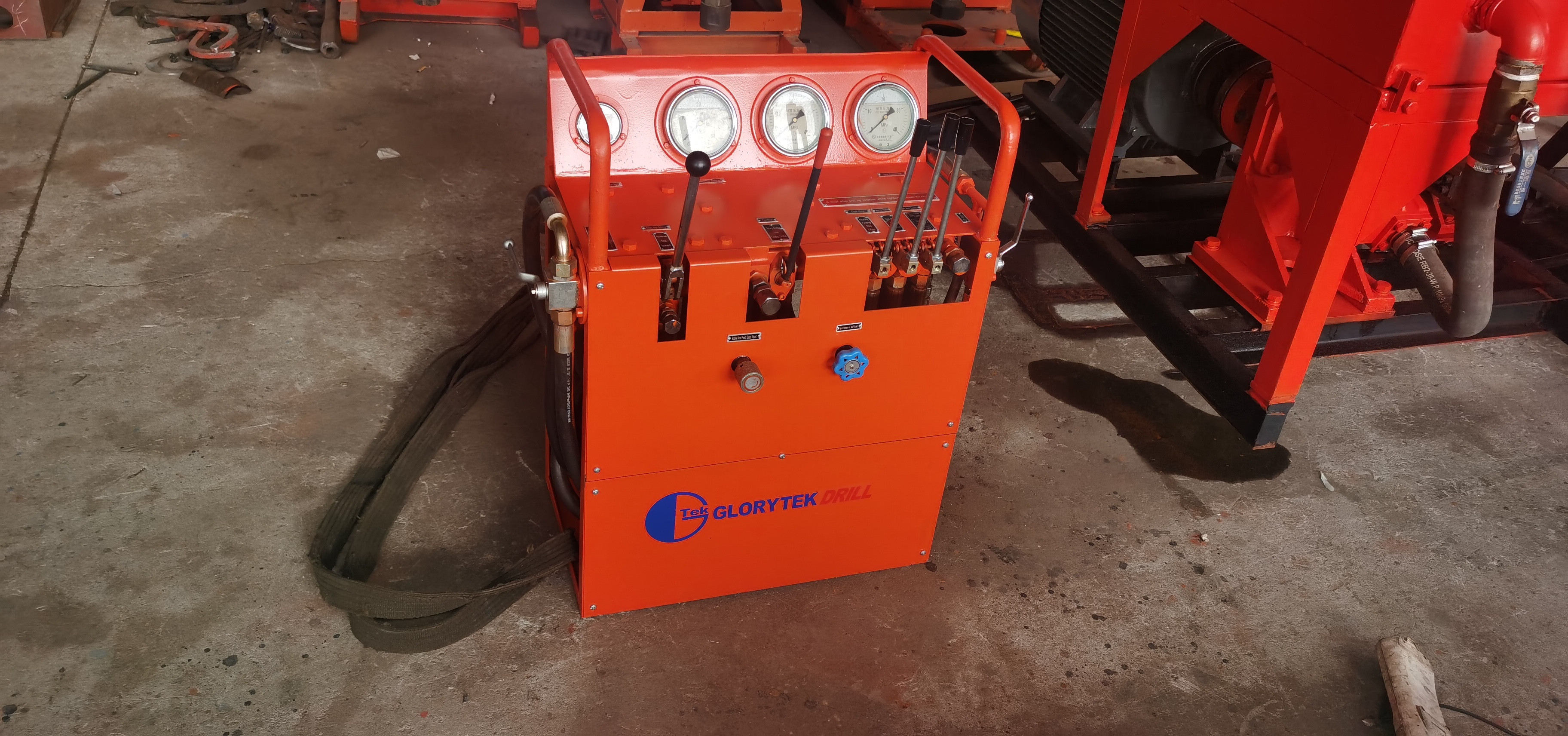

7. 제어 보드는 중앙 집중식으로 제어되고 작동이 쉬우며 작업자가 구멍에서 멀리 떨어져 있으므로 개인 안전에 유리합니다.
8. 유압 시스템은 높은 기능적 신뢰성을 가지고 있으며 유압 부품은 높은 보편성을 가지고 있으므로 유지 관리가 용이합니다.
9. 몇 개의 중앙 집중식 핸들은 작동하기 쉽습니다.
기술 데이터
| 기술 사양 | |
| 드릴 | |
| 개구 직경: | Φ110mm |
| 드릴링 깊이 | Φ75mm 300m |
| Φ94mm 200m | |
| 드릴 로드 직경 | 42 -- 50mm |
| 각도 범위 | 0° --360° |
| 드릴 치수(L×W×H) | 2000×600×1300 (mm) |
| 굴착 장비 무게: | 1300kg |
| 모터 회전 속도 헤드: | |
| GLKD-300 | 저속 0--145r/min |
| 고속 0--500r/min | |
| GLKD-300A | 저속 0--500r/min |
| 고속 0--1400r/min | |
| 모터 헤드 공급 스트로크: | 700mm |
| 수직축의 인양 능력: | 47KN |
| 수직축의 공급 능력: | 34KN |
| 최대 작동 토크: | |
| GLKD-300 | 저속 1100NM |
| 고속 350NM | |
| GLKD-300A | 저속 950NM |
| 고속 340NM | |
| 전기 모터 | |
| 정격 전력 | 22KW |
| 정격 속도 | 1450r/min |

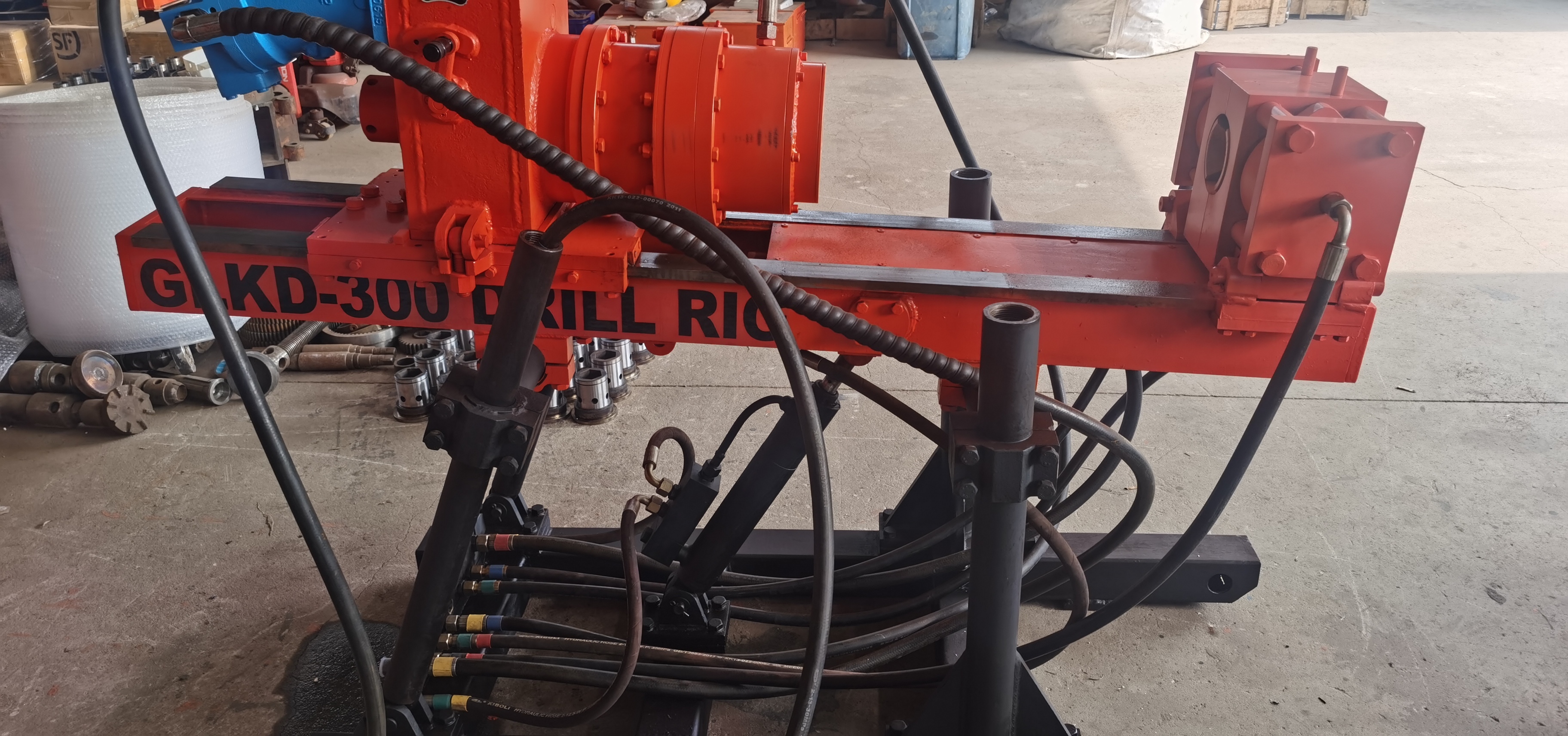

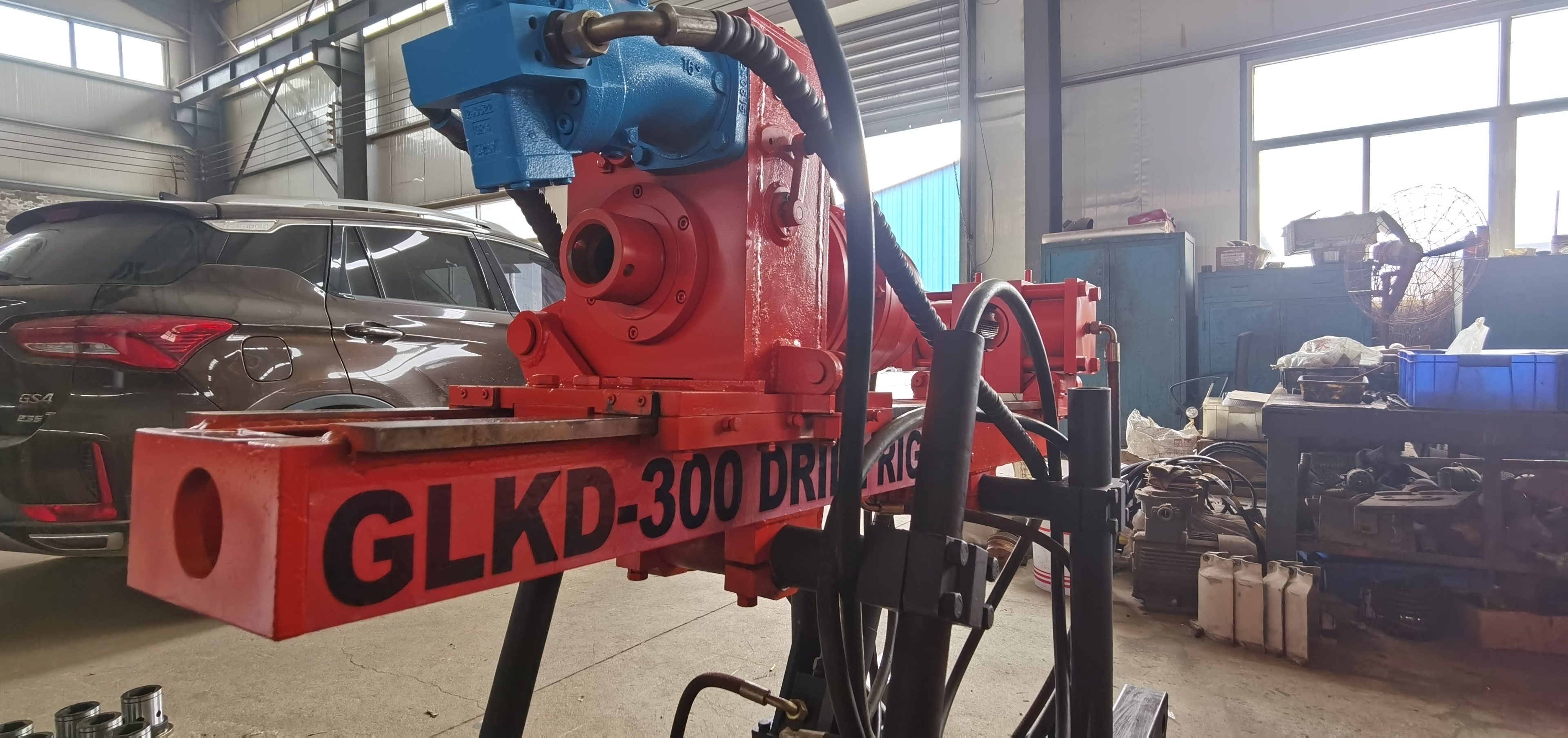

제품 사진
