GDL-350 탑 드라이브 드릴 리그
GDL-350 드릴 리그 정보:
이 드릴 리그는 수압 드릴링과 공기 드릴링의 기능을 결합한 다목적 우물 드릴링 장비입니다. 차량에 장착된 525 기어박스를 특징으로 하며, 부드럽고 효율적인 기어 변속을 제공합니다. 유압 변속에 비해 기어박스는 변속 효율이 두 배이며 전력 소비를 35% 줄여 에너지 효율이 매우 높습니다.
이 드릴 리그는 토양층에서 공기 DTH 해머 드릴링 시 발생하는 문제와 경암층, 자갈 및 조약돌층에서 회전식 드릴링 리그의 낮은 시공 효율을 효과적으로 해결합니다. 다양한 지질 조건에서 드릴링 성능과 효율을 향상시켜 포괄적인 솔루션을 제공합니다.
주요 특징:
1. 드릴 속도는 27-901r/min에 도달할 수 있으며, 최대 출력 토크는 10500N.m입니다.
2. 드릴 리그는 긴 스트로크 이중 속도 메커니즘, 기계식 파워 헤드 및 3500mm의 파워 헤드 스트로크를 채택하여 드릴링 효율을 향상시키고 드릴 막힘 및 소손 사고 발생을 줄입니다.
3. 드릴 리그는 오일 공급을 위해 이중 오일 펌프를 채택합니다. 드릴링 시에는 단일 펌프가 사용되고, 드릴을 올리고 내릴 때는 두 개의 펌프가 합류하여 사용됩니다. 동력 손실이 적고 보조 시간이 짧습니다.
4. 크롤러 섀시를 채택하고, 아웃리거 실린더 스트로크는 1.5m로 자동 적재가 가능하여 재배치 및 운송이 편리합니다.
5. 드릴 리그는 기계 및 유압 시스템에 일부 기능 인터페이스를 예약하여 다양한 사용자의 기술적 요구 사항에 따라 확장할 수 있습니다.
기술 데이터
| g 용량 | 우물 드릴링 깊이 | 300m(152mm~203mm) |
| 와이어라인 코어링 NQ 크기 | 450~500m | |
| 보어홀 (드릴 비트) 직경 | Ø75～Ø350mm | |
| 드릴링 각도 | 90° | |
| 드라이브 헤드 | 인양 능력 | 120KN |
| 추력 능력 | 85KN | |
| 회전 속도 RPM | 전진:27,51,93,129,156/ 193,247,437,737,901 r/min | |
| 후진:48/219 r/min | ||
| 최대 토크 | 10500N.m | |
| 전원 장치 | 엔진 모델 | YN27GBZ |
| 정격 출력/속도 | 58KW(65KW 옵션)/ 2400r/min | |
| 기계식 윈치 용량 | 4.5톤 | |
| 드릴 파이프 | 드릴 파이프 직경 | Ø50/ Ø60 / Ø76/ Ø89mm NQ/ HQ /PQ |
| 드릴 파이프 길이 | 3000mm | |
| 머드 펌프(옵션) | BW160/ BW200/ BW250 | |
| 발전기(옵션) | ||
| 공기 윤활기 (옵션) | ||
| 크롤러 섀시 | 이동 속도 | 0～2 km/h |
| 등반 각도 | 최대 25°~30° | |
| 하이 레그 스트로크 | 1.5M | |
| 치수 | 운송 | 5400*2000*2600mm |
| 작업 | 3800*2400*7600mm | |
| 강철 크롤러 포함 무게 | 6500kg | |

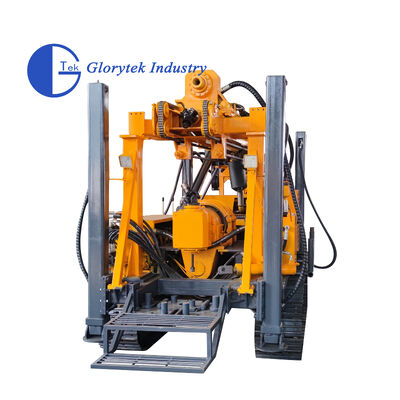

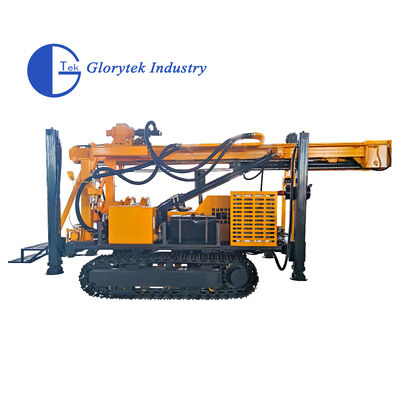

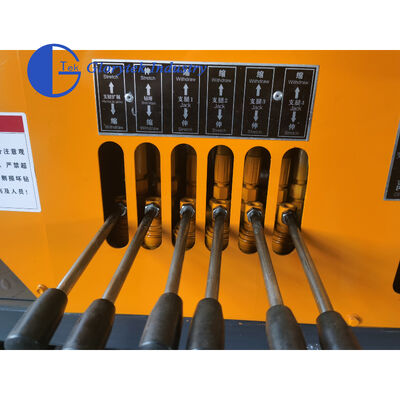

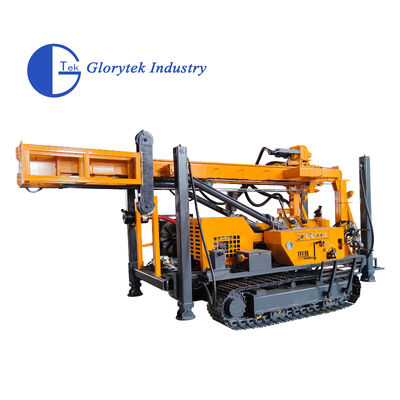

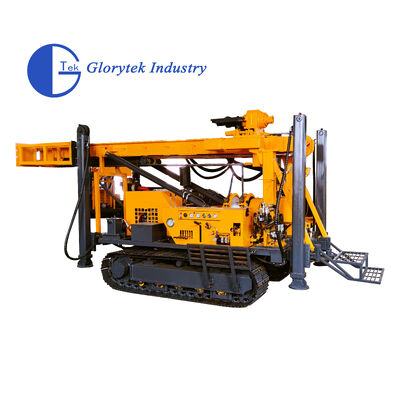

제품 사진
