DX4 풀 하이드로릭 크롤러 코어 드릴링 리그
설명
일반적 개요
선진국의 주요 핵심 드릴링 리그는 완전히 수압 작동 유형입니다. 다이아몬드 끝을 가진 와이어 드래잉 코어의 기술입니다. 펌프 기술 및 관련 장비 분야의 추세.rn국가 및 국내 추세, 우리의 공장은 GLDX-4 완전 수압 작동 코어 드릴 리그를 개발했습니다. 굴착기로는 수입된 제품을 대체할 수 있고 지질학, 금속학, 석탄 광산, 석유, 천연가스 및 지하수 탐사
주요 기술 특성
1- 리그는 릴 체스를 채택합니다.
2.도어 머리는 턱 타입 구조를 채택 합니다. 가속도는 수압 압력으로 조절할 수 있습니다. 스핀드의 고 정밀 회전을 달성합니다. 드릴 헤드는 실린더에 의해 직접 구동되고 변역 메커니즘.
3- 마스트는 접을 수 있고, 운송에 편리하며 저장장치, 슬라이딩 터치 기능
4수압 시스템은 부하에 민감한 조절을 채택하고 스핀드의 회전은 단 모터, 폐쇄 회로, 높은 작동 효율.
5기둥은 위쪽과 아래쪽의 중앙에 중심 가이드를 장착하고 있습니다. 아래쪽. 수압 클램프가 채택됩니다. 굴착 구멍 위에 있는 위치에서
6- 오리피스 작업 플랫폼과 두 층으로 장착 작업 플랫폼
| 모델 | DX-4 풀 하이드로릭 | |
| 디젤 엔진 | 모델 | 커민스 6BTA5.9-C180 |
| 힘 | 132kW | |
| 속도 | 2200rpm | |
| 뚫기 용량 | BQ | 1000m |
| NQ | 700m | |
| 본부 | 500m | |
| 회전기 용량 | RPM | 4차 / 변경 가능한 스텝리스0-1100rpm |
| 맥스 토크 | 4200N·m | |
| 지름 유지 | Φ98mm | |
| 최대 스핀드 승강력 | 150kN | |
| 최대 공급력 | 60kN | |
| 주 승강기 용량 | 힐링 힘 (일발 유선) | 57kN |
| 철선 직경 | 12mm | |
| 철선 길이가 | 50m | |
| 강철 와이어 호프트 용량 | 힐링 힘 (일발 유선) | 12kN (거벗은 드럼) |
| 철선 직경 | 6mm | |
| 철선 길이가 | 1000m | |
| 마스트 | 기둥 높이 | 11m |
| 마스트 조정 각도 | 0°-90° | |
| 굴착 각도 | 45°-90° | |
| 먹여살리기 | 3500mm | |
| 미끄러짐 | 600mm | |
| 다른 것 | 무게 | 9300kg |
| 크기 (L*W*H) | 주요 장비 5100*2200*2890mm | |
| 운송 방법 | 크롤러 | |
| 진흙 펌프 | 모델 | BW-150 |
| 발 습기 | 클램핑 범위 | 55.5-110mm (표준 구멍 크기 Φ154mm) |

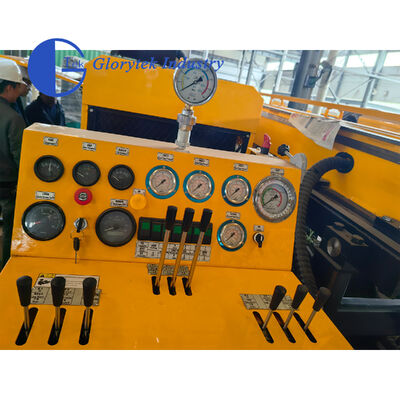

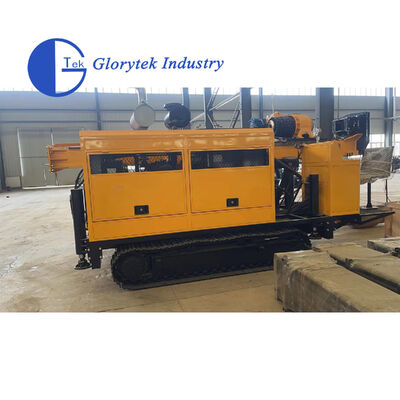

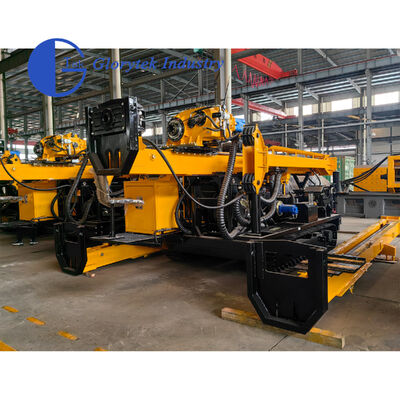

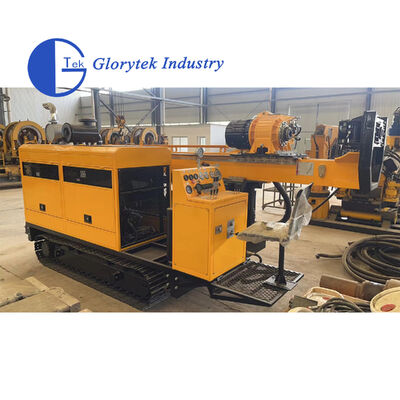

제품 사진
