기술 데이터
|
|||
|
드릴링 장비 모델
|

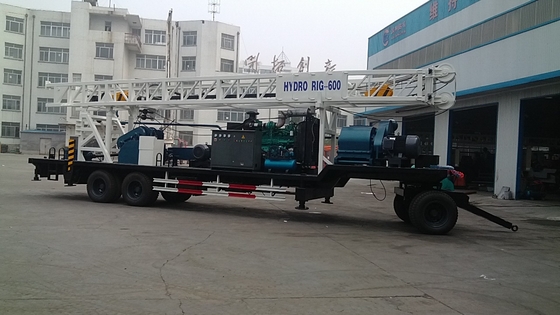

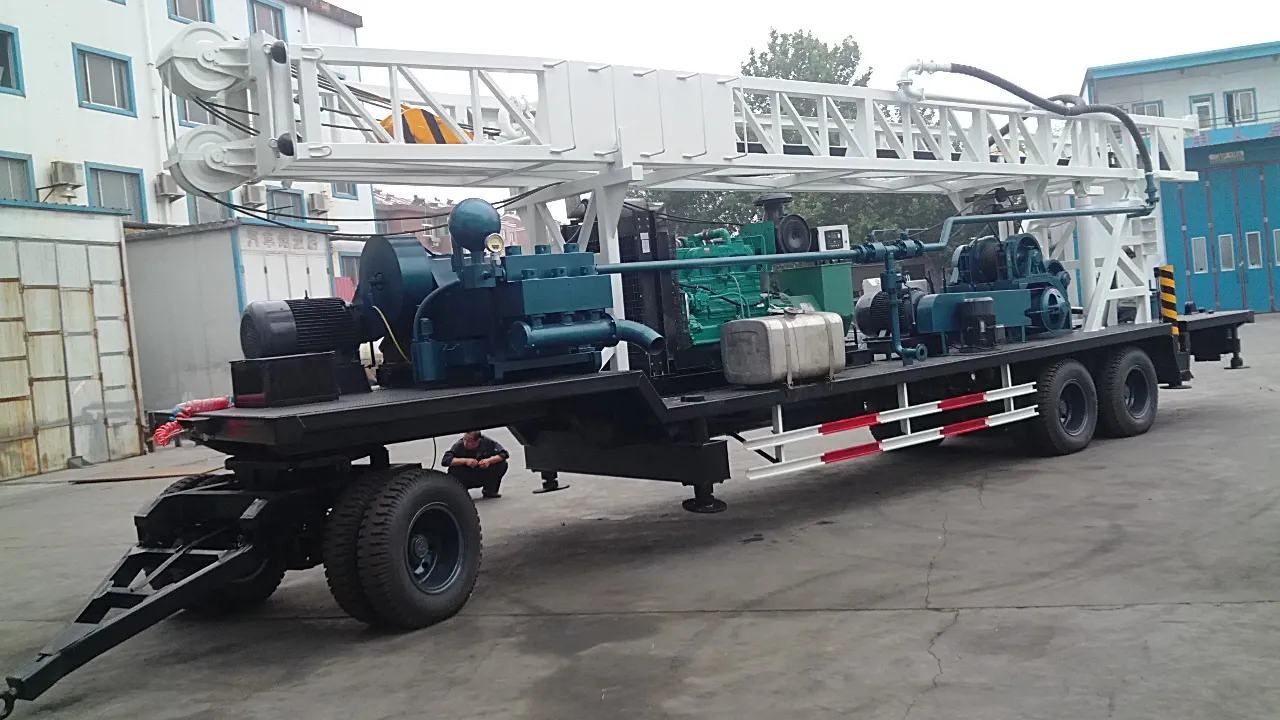

T-600
|
||
|
드릴링 깊이
|
600m
|
||
|
구멍 직경
|
200-500mm
|
||
|
회전 테이블 관통 구멍 직경
|
500mm
|
||
|
회전 테이블 최대 토크
|
20 KN.M
|
||
|
회전 테이블 속도
|
50,80,150r/min
|
||
|
윈치의 단일 로프 용량
|
주 윈치
|
4톤
|
|
|
부 윈치
|
3톤
|
||
|
주 윈치 용량
|
24톤
|
||
|
부 윈치 용량
|
12톤
|
||
|
켈리 파이프
|
108*108*10500mm
|
||
|
드릴 파이프
|
89*10*9000mm
|
||
|
마스트 최대 하중
|
36톤
|
||
|
마스트 유효 높이
|
14.5m
|
||
|
장비 입력 전력
|
55Kw
|
||
|
머드 펌프
|
라이너 직경(mm)
|
100 110 120 130 140
|
|
|
피스톤 스트로크(mm)
|
160
|
||
|
이론적 유량(L / S)
|
8.4 ;10.3; 12.2;14.3; 16.6
|
||
|
정격 압력(Mpa)
|
10 8 7 6 5
|
||
|
흡입 튜브 직경
|
152mm
|
||
|
배출 파이프 직경
|
65mm
|
||
|
입력 전력 kW(HP)
|
95 (130)
|
||
|
기어 펌프
|
모델
|
CB-E532F
|
|
|
변위(ml/r)
|
30
|
||
|
정격 압력(Mpa)
|
20
|
||
|
최대 압력(Mpa)
|
25
|
||
|
모터 전력
|
11Kw
|
||
|
전원
|
모델
|
발전기 세트
|
|
|
디젤 엔진
|
CUMMINS-315 Hp
|
||
|
운송 크기(L*W*H)
|
16650*2500*4200mm
|
||
