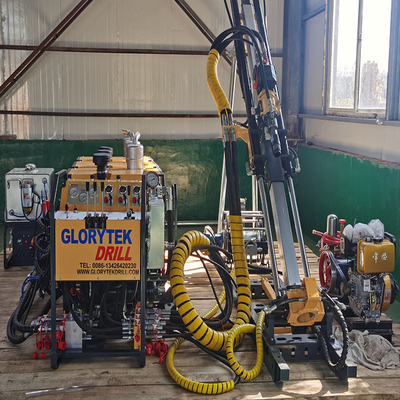

휴대용 핵 뚫기 기구
|
모델
|
GL300E
|
GL500E
|
GL800E
|
|
굴착 깊이
|
|||
|
B
|
320m
|
580m
|
800m
|
|
N
|
220m
|
380m
|
600m
|
|
H
|
80m
|
180m
|
260m
|
|
참고: 굴착 깊이는 이론적 값에 기초하고, 특정 굴착 깊이의 능력은 실제 작업 조건과 공정 방법에 의해 결정됩니다.
|
|||
|
전력 시스템
|
|||
|
디젤 엔진
|
V2410T X1
|
V2410T X2
|
V2410T X3
|
|
힘
|
41kw
|
82Kw
|
123Kw
|
|
회전 속도
|
3000회전
|
3000회속
|
3000회속
|
|
전기 시스템
|
12V
|
12V
|
12V
|
|
수압 시스템
|
|||
|
주 펌프
|
17MPa
|
21MPa
|
21MPa
|
|
보조 펌프
|
15MPa
|
17MPa
|
17MPa
|
|
수압유 냉각
|
공기 냉각/수 냉각
|
공기 냉각/수 냉각
|
공기 냉각/수 냉각
|
|
먹이 시스템
|
|||
|
먹여살리기
|
10.8m
|
10.8m
|
10.8m
|
|
공급력
|
45kN
|
55kN
|
65kN
|
|
들어올림 힘
|
90kN
|
110kN
|
130kN
|
|
굴착 각도
|
45°-90°
|
45°-90°
|
45°-90°
|
|
리프팅 속도
|
114m/min
|
114m/min
|
114m/min
|
|
굴착 파이프 길이
|
1.5m
|
1.5m
|
1.5m
|
|
로터리 헤드
|
|||
|
힘
|
수압 모터
|
수압 모터
|
수압 모터
|
|
드라이브
|
스핀드 드라이브
|
스핀드 드라이브
|
스핀드 드라이브
|
|
적당한 드릴 파이프 (max)
|
114mm
|
114mm
|
114mm
|
|
최대 회전 속도
|
1200rpm
|
1200rpm
|
1200rpm
|
|
맥스. 토크
|
580Nm
|
680Nm
|
680Nm
|
|
와이어라인 윈치
|
|||
|
철사선 용량
|
500m
|
800m
|
800m
|
|
긴장 해소
|
빈 로프 드럼: 10.4kN
|
빈 로프 드럼: 11.9kN
|
빈 로프 드럼: 11.9kN
|
|
전체 로프 드럼: 4kN
|
전체 로프 드럼: 5kN
|
전체 로프 드럼: 5kN
|
|
|
리프팅 속도
|
90m/min
|
114m/min
|
114m/min
|
|
굴착 파이프 클램프
|
|||
|
최대 ID
|
114mm
|
114mm
|
114mm
|
|
클램핑 용량
|
13000kg
|
13000kg
|
13000kg
|
|
적당한 드릴 파이프 (O.D)
|
54mm-114mm
|
54mm-114mm
|
54mm-114mm
|
|
원심 직경 (O.D)
|
36mm-85mm
|
36mm-85mm
|
36mm-85mm
|
|
진흙 펌프 단위 (선택)
|
|||
|
진흙 펌프
|
플랑저 고압 펌프
|
플랑저 고압 펌프
|
플랑저 고압 펌프
|
|
드라이브 유형
|
독립적인 드라이브
|
독립적인 드라이브
|
독립적인 드라이브
|
|
흐름 과 압력
|
100Lpm, 20bar
|
120Lpm, 40bar
|
120Lpm, 40bar
|
|
물 공급 장치 (선택)
|
|||
|
물 공급 펌프
|
플랑저 고압 펌프
|
플랑저 고압 펌프
|
플랑저 고압 펌프
|
|
드라이브 양식
|
디젤 엔진 (7.3KW)
|
디젤 엔진 (7.3KW)
|
디젤 엔진 (7.3KW)
|
|
흐름 과 압력
|
100Lpm, 70bar
|
100Lpm, 70bar
|
100Lpm, 70bar
|
|
굴착장 무게
|
|||
|
전원 단위
|
180kg *1
|
180kg *2
|
180kg *3
|
|
작전 단위
|
120kg
|
120kg
|
120kg
|
|
오일 탱크 부대 (전량 부하)
|
120kg
|
130kg
|
130kg
|
|
진흙 펌프 단위 (선택)
|
50kg
|
50kg
|
50kg
|
|
작업 무게 (약)
|
1040kg
|
1200kg
|
1200kg
|
|
최대. 부품 분해 시간
|
10
|
12
|
12
|
