20톤의 수평 방향 드릴 리그
설명
주요 장비
주요 성능 특성
1둥펑 큐민스 엔진이 장착되어 큰 전력, 안정적인 성능, 낮은 연료 소비, 낮은 소음, 도시 지역에서 더 적합합니다.
2회전, 추진-당기 조종 제어, 더 휴대성 있는 조작
3. 드라이브 헤드는 Eaton의 사이클로이드 모터를 채택하고, 큰 토션, 안정적인 성능, 두 개의 스텝리스 속도 조절과 함께 회전을 직접 운전합니다.운전 머리 밀어 당기는 이튼의 사이클로이드 모터를 채택, 세 개의 스탠드 속도와 높은 건설 속도를 가지고 있으며 경쟁자보다 훨씬 앞서 있습니다. 예약 된 강화 장치 건설 범위를 증가합니다.수압 기어 펌프는 군사 기술을 채택, 트랙 와이어 제어 작업, 편리하고 빠른 로딩, 배하 및 건설 현장 전환.
4.운동 테이블의 개요는 넓고, 운영 테이블 디자인은 인간-컴퓨터 구조 방식을 채택하고, 편안한 운영, 피로 강도를 줄입니다.
5φ60 × 3000mm의 드릴 막대기로 장착되어 있으며, 중간 기계 크기는 좁고 작은 작업 영역과 높은 효율적인 건설에도 적응합니다.
6표면은 우아한 외관, 간편한 유지보수, 완전히 인본주의 디자인 아이디어를 구현합니다.
기술 날짜
| 항목 | 매개 변수 | 항목 | 매개 변수 |
| 크기(L × W × H) (mm) | 6950 × 2050 × 2400 | 진흙 펌프의 최대 흐름 (L/min) | 250 |
| 엔진 전력 (KW) | 110 | 진흙 펌프의 최대 압력 (MPa) | 8 |
| 리그 무게 (kg) | 9500 | 최대 토크 (N•m) | 6500 |
| 최대 밀고 당기는 힘 (KN) | 225/300 | 최대 회전 속도 (r/min) | 230 |
| 최대 밀고 당기는 속도 (m/min) | 60 | 입구 드릴 각도(°) | 12-22* |
| 걷기 속도 (km/h) | 2.5-4.0 | 최대 등반 경사(°) | 17* |
| 굴착 막대 (mm) | F60×3048 | 열의 최대 지름 (mm) | F750 |
| 자동 로딩 (pcs) | 48 (60개의 드릴 막대기) | 최대 굴착 길이 (m) | 300 |

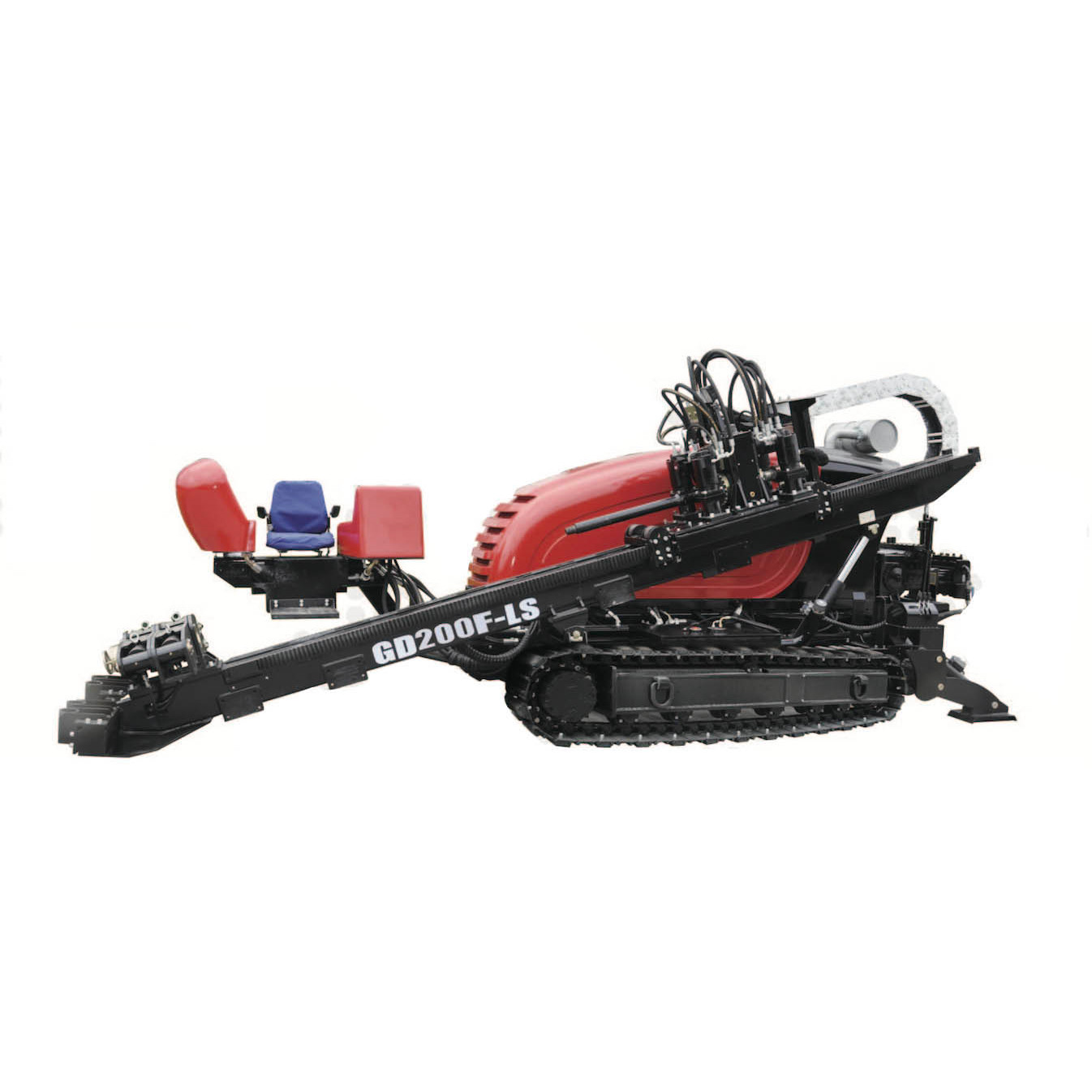

제품 사진
