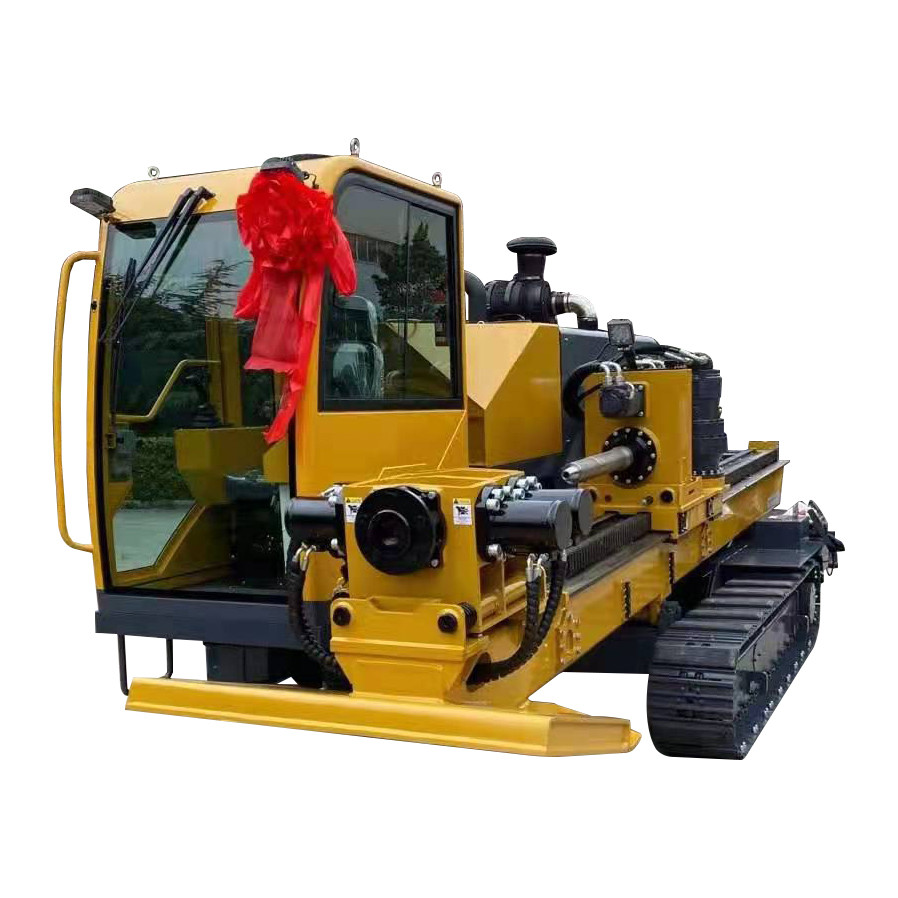

HDD-25 수평 방향 굴착기
설명
HDD25 수평 방향 굴착 기기 한 조각 완전히 자체 충전 설계, 오픈 루프, 수압 제어 모드, 수압 시스템, 전송 시스템, 감소기,전기 제어 시스템, 등은 높은 신뢰성을 가진 국내 유명 브랜드 제품에서 선택됩니다.
기술 날짜
1차시
HDD25는 강하고 높은 신뢰성을 가진 강철 트랙 자동 체스를 채택합니다.안정적인 성능과 신뢰할 수 있는 품질.
| 경로 휠베이스 | 1710mm |
| 크롤러의 바깥 너비 | 2060mm |
| 트랙 너비 | 350mm |
| 가이드 | 1360mm |
| 산책용 절단기 | IKY252.5A-2900 |
| 분류 가능성 | 30% |
| 걷기 속도 | 15km/h |
| 무게 | 10t |
2엔진 시스템
커민스 터보 엔진이 선택되며, 강력한 전력과 배출량은 국가의 세 번째 단계에 해당합니다.
| 엔진 모델 | QSB5.9-C180-33 |
| 정량력 | 132KW |
| 최대 토크 | 800N·m /(1500r/min) |
| 가속도 | 2200 r/min |
| 배출 기준을 충족 | 중국 3단계 |
| 연료 탱크 부피 | 355L |
3수압 시스템
회전 및 푸시-트랙 모두 개방형 수압 시스템을 사용합니다. 그들은 신뢰할 수있는 품질로 국내 유명 브랜드 부품입니다.
| 전력 헤드 회전 시스템 | 회전 펌프 | CBGj80 |
| 압력 | 200bar | |
| 모터 | 이튼 6K-490*2 | |
| 동력 헤드 푸시-트랙 시스템 | 밀기-당기 펌프 | CBGj80 |
| 압력 | 200bar | |
| 모터 | XM05-200*2 | |
| 수압 오일 탱크 부피 | 450L | |
| 수압유 | HD46 (-15°C~40°C) |
4전기 시스템
| 시스템 전압 | DC24V |
| 밀고 당기는 회전 손잡이 | 2SK6T-3XZD2 |
| 로터리 핸들 | 2SK6T-3XZ |
| 이동 스위치 | 아무 것도 없습니다 |
5마스트 붐
진폭을 변경하기 위해 뒷 지원 실린더를 채택하여 각 조정 작업은 간단하고 범위는 크다.
| 굴착 프레임 조정 각도 | 2~24° |
6전력 머리
굴착 기구는 랙과 피니온을 통해 밀어 당기는 작업을 완료합니다. 전력 헤드 박스의 떠있는 것은 굴착 파이프 스레드를 효과적으로 보호 할 수 있습니다.고정 모터는 고속 추진 및 후퇴를 실현.
| 최대의 밀고 당기는 힘 | 275kN |
| 최대 밀고 당기는 속도 | 35m/min |
| 최대 회전 토크 | 8000 N·m |
| 최대 회전 속도 | 135/68r/min |
| 전력 헤드의 최대 도동 | 3500mm |
| 로터리 절단기 | 제1호 |
| 밀기-당겨 줄기기 | 중국 브랜드 |
7클램프
굴착장에는 회전하는 자기 중심화 클램핑 및 풀기 장치가 장착되어 있습니다. 이는 굴착 막대를 단단히 클램프 할 수 있습니다. 시력은 좋습니다.그리고 그것은 또한 유지 및 턱의 교체에 편리합니다.
| 괄호 모터크 | 20000N·m |
| 띠 회전 각도 | 20° |
8택시
회전 소음 방지용 객실, 조정 가능한 좌석, 난방 및 냉각 에어컨이 장착되어 있습니다. 이는 드릴링 리그의 운영 편의성을 크게 향상시킵니다. 내부 조명,앞창마 닦기, 고급 가죽 좌석 및 다른 구성은 작동에 적합합니다.
| 카비 너비 | 950mm |
| 카비의 길이가 | 1200mm |
9뚫기 파이프, 뚫기 도구 (선택)
표준 오일 드릴 파이프 또는 발굴이 아닌 특수 톱 듀플 드릴 파이프를 선택할 수 있습니다. 뒷 리머는 플라이 커터 리머, 배럴 리머 및 플러트 리머가 될 수 있습니다.굴착 파이프의 두 끝의 관절의 크기는 API NC23입니다.
참고: 굴착 파이프가 견딜 수 있는 최대 밀어 당기는 힘과 최대 토크는 동시에 최대에 도달할 수 없습니다. 굴착 파이프 사용 중에 달라붙는 것을 피하기 위해드릴 파이프 사용 중에 최대 연결 토크 제한을 준수하십시오.
주요 기술 매개 변수:
| 항목 | 매개 변수 | |
| 엔진 | 제조업자 | 커밍스 |
| 모델 | QSB5.9-C180-33 | |
| 등급 전력 | 132KW | |
| 추진력 당기 | 최대 당기력/추기력 | 270KN |
| 최대 당기/추기 속도 | 35m/min | |
| 회전 | 토크 | 8000N.m |
| 최대 스핀드 속도 | 135r/min | |
| 파이프 | 지름 × 길이 | φ 73*3000 |
| 최대 기울기 각도 | 24 | |
| 로더 크레인 | 들어올림 무게 | 제1호 |
| 여행 운전 | 스타일 | 철강 기동기 자동동 |
| 이동 속도 | 1.5km/h | |
| 무게 | 10t | |
| 차원 | L×W×H | 6.0*2.06*2.3m |
주요 구성
| 회전 펌프 | CBGj80 ((국내) |
| 푸시 펌프 | CBGj80 ((국내) |
| 로터리 모터 | 6K490 (에튼) |
| 로터리 절단기 | 아무 것도 없습니다 |
| 밀기 모터 | XM05 200 |
| 압력 절감기 | G11.09HH-SRI |
| 주 밸브 | 2GCJX-G25L |
| 2GCJX-G25L | |
| 회전 손잡이 | 2SK6T-3XZ |
| 당기고 당기는 손잡이 | 2SK6T-3XZD2 |
| 걷기 속도 감소기 | IKY252.5A-2900 |
| 수압 실린더 | / |
| 트럭 크레인 | / |
| 수압관 | / |
제품 사진
