GLKD-4 완전 수압 지하 굴착 기기
설명
GLKD-4 완전 수압 지하 드릴 리그는 주로 석탄, 지질학, 금속공학 및 엔지니어링에 적용됩니다. 석탄 광산, 터널 굴착,지하 광업 대 지름 가스 펌핑 가스 배charge 구멍, 투여 구멍 및 표면 큰 지름 수평 뚫기 작업.
기술 날짜
| 항목 | 단위 | 스펙. | 언급 | |||
| 등급 회전 토크 | N.m | 1492 | 489r/min | |||
| 회전속도 | r/min | 0-489-876 | ||||
| 0-671-1203 | ||||||
| 리프팅 힘 | kN | 110 | ||||
| 공급력 | kN | 56 | ||||
| 모터 등급 전력 | kW | 75 | Y280S-4-35B | |||
| 모터 등급 속도는 | r/min | 1500 | ||||
| 먹이 주행 | mm | 1800 | ||||
| 드릴 헤드 리프팅 속도 | 작업 | mm/s | 31.4 | |||
| 최대 | mm/s | 88 | ||||
| 굴착 머리의 하락 속도 | 작업 | mm/s | 61.58 | |||
| 최대 | mm/s | 172.4 | ||||
| 수압 펌프 | 주 펌프 | 압력을 설정 | MPa | 28 | ||
| ERR100B | 최대 흐름 속도 | L/min | 148 | |||
| 중간 펌프 | 압력을 설정 | MPa | 28 | |||
| A10V018 | 최대 흐름 속도 | L/min | 26.64 | |||
| 역 펌프 | 압력을 설정 | MPa | 28 | |||
| A10VO10 | 최대 흐름 속도 | L/min | 14.8 | |||
| 빗자루 린치 단일 와이어 들어올림 용량 | t | 0.8 | ||||
| 부속 린치 1단속 | m/min | 91 | 와이어라인 다이어 | 6mm | ||
| 비스 린치 17 속도 | 240 | |||||
| 진흙 펌프 단일 펌프 최대 출력 | L/min | 160 | 2.5Mpa | |||
| 진흙 펌프 최대 압력 | MPa | 10 | 44L/min | |||
| 굴착 각도 가이드 | ° | 위쪽:15아래로:90 | 계속 조절할 수 있는 | |||
| 굴착 파이프 | mm | Φ55.5*1500 | 600m | |||
| mm | Φ69.9*1500 | 500m | ||||
| mm | Φ88.9*1500 | 250mm | ||||
| mm | Φ114.3*1500 | 150mm | ||||

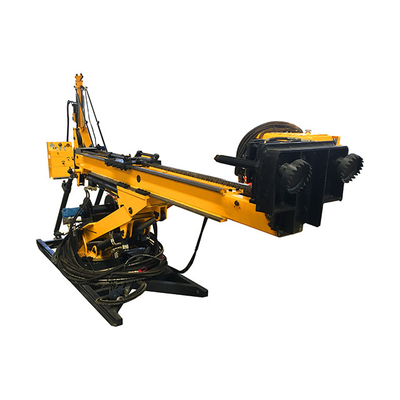

제품 사진
