타워와 통합 된 코어 드릴 리그
설명
XY-2T/4T/42T/44T 드릴링 리그는 XY-2/4/42A의 주요 기계와 타워와 결합됩니다.이 시리즈는 구조에 콤팩트하고 구성에 합리적이며 가벼운 무게가 있습니다.쉽게 분해 할 수 있습니다., 로터리 범위에 대한 합리성. 운영 및 유지 보수에 편리합니다. 드릴 리그에는 수압 상승 및 하락 기능이 있습니다. 이는 큰 각 기울기 구멍 파기에 적합합니다.
기술 날짜
| 사양 | 모델 | ||||
| XY-2T | XY-4T | XY-42T | XY-44T | XY-5T | |
| 뚫어 진 깊이 | 300~500m | 700~1000m | 700~1100m | 700~1400m | 900~1800m |
| 맥스.토크 | 3147N·m | 2640N·m | 3200N·m | 3200N·m | 5500N·m |
| 스핀드 스트록 | 560mm | 600mm | 600mm | 600mm | 600mm |
| 스핀드 | 96mm | 68mm | 93mm | 93mm | 93mm |
| 최대 스핀드의 들어올림 능력 | 60kN | 80kN | 80kN | 120kN | 135kN |
| 최대 공급력 | 45kN | 60kN | 60kN | 90kN | 100kN |
| 마크스.올림 힘 | 30kN | 30kN | 30kN | 45kN | 60kN |
| 전기 모터 전력 | 22kW | 30kW | 30kW | 37kW | 55kW |
| 디젤 엔진 전력 | 31kW | 42kW | 42kW | 50kW | 64kW |
| 마스트의 사양 | 모델 | ||||
| XY-2T | XY-4T/42T/44T | XY-5T | |||
| 굴착탑 높이 | 8000mm | 10000mm | 11000mm | ||
| 기지 면적 | 3600×2100mm | 4000×4000mm | 5500×5500mm | ||
| 롤리 번호 | 2 | 5 | 5 | ||
| 마크스 마스트 부하 | 75kN | 100kN | 120kN | ||
| 이동식 작업 플랫폼의 부하 | 70kg | 80kg | 90kg | ||
| 굴착탑의 조정된 각 | 45°- 90° | 45°- 90° | 45°- 90° | ||

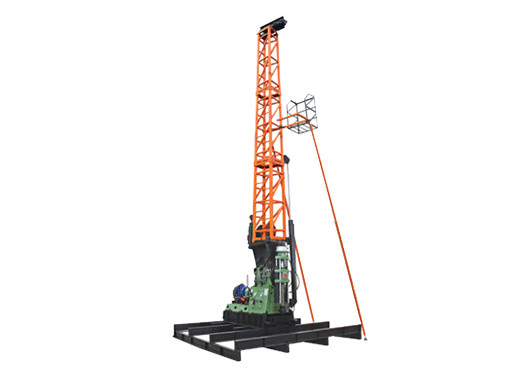

제품 사진
