XY 시리즈 크롤러 코어 드릴 리그
XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTL 크롤러형 굴착장 모델은 새로운 유형의 굴착장입니다.우리는 수 십 년의 경험을 바탕으로 개발 된 수 많은 굴착 기술의 요구를 충족하기 위해 제조 리그, 주로 다이아몬드 비트 드릴. 그들은 또한 엔지니어링 지질 및 수질 지질 탐사, 물 우물 및 큰 지름 덩어리 작업 분야에서 사용될 수 있습니다. 구조가 간단하기 때문에,작동에 신뢰할 수 있고 유지 보수에 편리합니다., 그들은 또한 특징입니다:
1그것은 전통적인 기계 뚫기 기술과 완전 수압 시스템의 완벽한 통합의 결과입니다.
2보조 수압 승강기와 수압 진흙 펌프가 장착되어 설치에 편리합니다. 컴팩트 구조로 작동에도 편리합니다.
3. 수압 승강 드릴 타워와 함께 설치, 그것은 운영에 유연성입니다.
44개의 하이드로릭 오트리거가 있어 안정적으로 작동합니다.
5크롤러로 장착된 리그는 융통성을 제공하며 작업 현장 간 이동을 용이하게합니다.
기술 날짜
| 모델 | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| 굴착 깊이 | 700~1000m | 700~1100m | 700~1400m | 900~1800m | 1000-2100m | 1200~2400m | |
| 굴착 각도 | 45~90° | 45~90° | 45~90° | 90° | 90° | 90° | |
| 스핀드 속도 | 긍정적으로 | 101,187,267, | 82,151,215, | 83,152,217, | 96,170,244, | 92,162,244, | 96,178,253, |
| 388,311, 574 |
313,251,463, | 316,254,468, | 284,357,471, | 284,357,471,678,994rpm | 369,268,494, | ||
| 8191·191회속 | 661,961rpm | 667,970rpm | 678994rmp | 7051025회속 | |||
| 음 | 83, 251rpm | 67,205rpm | 67,206rpm | 84293회속 | 85, 234rpm | 78, 248rpm | |
| 최대 스핀드 속도 | 2640N.m | 3200N.m | 3200N.m | 5500N.m | 7800N.m | 7800N.m | |
| 스핀드 먹여넣기 스트로크 | 600mm | 600mm | 600mm | 600mm | 720mm | 720mm | |
| 스핀드 홀드 지름 | 68mm | 93mm | 93mm | 93mm | 93mm | 118mm | |
| 최대 스핀드의 들어올림 용량 | 80kN | 80kN | 120kN | 135kN | 200kN | 200kN | |
| 스핀들 압력력 | 60kN | 60kN | 90kN | 100kN | 150kN | 150kN | |
| 철선 직경 | 16mm | 16mm | 17,5mm | 18,5mm | 21,5mm | 21,5mm | |
| 와일딩 드럼 용량 | 90m | 90m | 110m | 120m | 120m | 120m | |
| 최대.올림 힘 | 30kN | 30kN | 45kN | 60kN | 85kN | 85kN | |
| 굴착탑 높이 | 10m | 10m | 10m | 12m | 12m | 12m | |
| 동력 단위 (디젤 엔진) | 74KW/2200r/min | 82KW/2200r/min | 97KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | |
| 진흙 펌프 | 160L/분 | 160L/분 | 250L/분 | 250L/분 | 320L/min | 320L/min | |
| 믹서 (선택) | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| 부속 호스터 | 12kN | 12kN | 12kN | 12kN | 15kN | 15kN | |
| 마크스 마스트 부하 | 100kN | 100kN | 100kN | 200kN | 200kN | 200kN | |
| 이동 속도 | 1시속 5km | 1시속 5km | 1시속 5km | 1시속 5km | 1시속 5km | 1시속 5km | |
| 등반 능력 | 30° | 30° | 30° | 30° | 30° | 30° | |
| 크기 | 4785*2220*10524mm | 4785*2220*10524mm | 4785*2220*10524mm | 6186*2220*12000mm | 6186*2220*12000mm | 6186*2220*12000mm | |
| 무게 | 9,3t | 9,6t | 10t | 13,5t | 14t | 14,6t | |

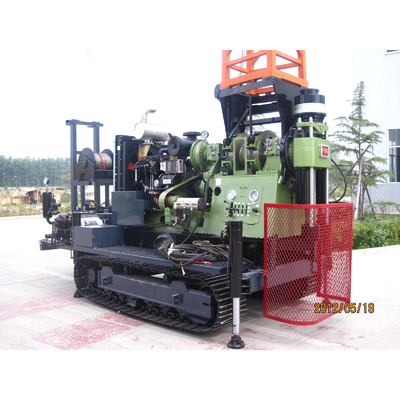

제품 사진
