XY-1/XY-1A/GL200/GL250/GL300 굴착기
XY-1/XY-1A/GL200/GL250/GL300 드릴링 리그는 광물 탐사 및 탐사, 광물 탐사 및 SPT 서비스, 구멍 뚫기 프로젝트에서 널리 사용됩니다. 그들은 구조에 작고 크기가 작습니다.,가볍고 운송에 편리합니다.
XY-1/XY-1A/GL200/GL250/GL300 코어 드릴링 리그는 고객의 요구에 따라 트레일러 차시 또는 크롤러 차시에 장착 할 수 있습니다. 리그에 작은 진흙 펌프가 있습니다.큰 구멍이나 깊은 구멍을 파는 데, 고객은 일반적으로 더 나은 성능을 위해 BW160, BW160/10 및 BW250과 같은 더 큰 진흙 펌프를 선택합니다.
기술 날짜
| 모델 | XY-1 | XY-1A | GL200 | GL250 | GL300 | ||
| 굴착 | 뚫어 진 깊이 | 100m | 100/180m | 250m | 250m | 300m | |
| 초기 구멍 다이어 | 110mm | 150mm | 200mm | 200mm | 200mm | ||
| 마지막 홀 데이 | 75mm | 75mm | 75mm | 75mm | 75mm | ||
| 굴착 막대 | 42mm | 43mm | 50mm | 50mm | 50mm | ||
| 각 범위 | 75°-90° | 75°-90° | 75°-90° | 75°-90° | 75°-90° | ||
| 크기 (L×W×H) |
1640 × 1030 × 1440 (mm) | 1620 × 970 × 1560 mm | 1700×1030×1270 (mm) | 1700×1030×1270mm | 1070 × 1030 × 1270 (mm) | ||
| 회전머리 | 스핀드 스트록 | 450mm | 450mm | 450mm | 450mm | 450mm | |
| 스핀드 리프팅 용량 최대 | 25KN | 25KN | 30KN | 30 KN | 최대 45 KN | ||
| 호프 | 최대.올림 용량 (일개의 로프) | 10KN | 15KN | 20/40/90/180 | 20KN | 20KN | |
| 힘 | 디젤 엔진 | 모델 | S1100A2 | S1100A2 | L28N | L28N | L28N |
| 정량력 | 10.3KW | 10.3KW | 16.2KW | 20KW | 20KW | ||
| 가속도 | 2000r/min | 2200r/min | 2200r/min | 2000r/min | 2000r/min | ||
| 모터 | 모델 | Y132M-4 | Y160M- 그래4 | Y160L-4 | Y160L-4 | Y160L-4 | |
| 정량력 | 7.5kW | 11KW | 11KW | 15KW | 15KW | ||
| 가속도 | 1440r/min | 1460r/min | 1460r/min | 1440r/min | 1440r/min | ||
진흙 펌프 사양
| 모델 | BW160 | BW160-10 | BW250 |
| 종류 | 수평 단일 실린더 복사 작용 피스톤 펌프 | 수평 세 실린더 단행 피스톤 펌프 | 수평 세 실린더 단행 피스톤 펌프 |
| 라인어 다이아. | 95 | 70 | 80/65 |
| 스트록 (mm) | 85 | 70 | 100 |
| 무게 (파워 섹션을 포함) (kg) | 200 | 430 | 760 |
| 차원: L*W*H (mm) | 1110*725*965 | 1450 × 745 × 970 | 1000 × 995 × 650 |
| 이론적 흐름 (L/min) | 160 | 160/107/67/44 | 250/145/90/52/166/96/60/35 |
| 가속 압력 (MPa) | 1.3 | 2.5/4/6.5/10 | 2.5/4.5/6/6/4/6/7/7 |
| 1분당 발작 | 85 | 200/132/83/55 | 200/116/72/42/200/116/72/42 |
| 입력 전력 (kW) | 5.5 | 11 | 15 |

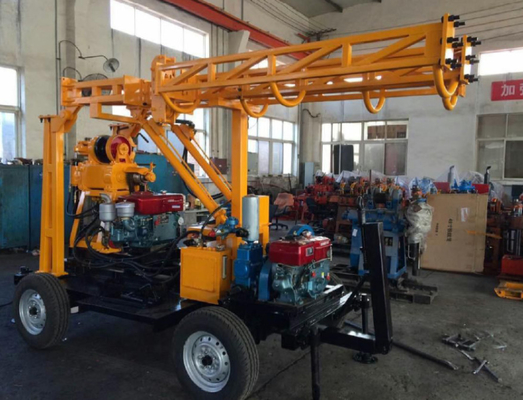

제품 사진
기타 정보
