XY-42A 코어 드릴링 리그
XY-42A는 텅알로이-카바이드 끝 비트와 다이아몬드 비트, 작은 지름으로 구동 된 핵심 드릴의 일종입니다. 그것은 주로 금속 또는 비 금속 또는 비 금속 고체 광물 광석 베드 탐사에 적합합니다..그것은 지질학, 금속공학, 석탄 광산, 수학적 및 엔지니어링 굴착 분야에서 널리 적용됩니다. 그것은 또한 표면 구역 석유 및 천연 가스 채굴 분야에서 사용될 수 있습니다.광산 작업 환기 및 수출 터널 파리 및 기초 덩어리 건설.
특징
8 회전 속도 및 합리적인 속도 범위 (스핀드 속도 목록을 참조하십시오). 맥스, 토크 3.5 KN · m (2580 lbf · ft) (더 낮은 스핀드 회전 속도).
큰 스핀드 ID 93mm (3.66 인치) 로, 리그는 600mm (23.62 인치) 까지 훨씬 더 긴 스트로크를 가진 수압 이중 실린더에 의해 구동됩니다.리그는 굴착 효율을 향상시키기 위해 다양한 굴착 기술에 적합합니다.
2개의 역속으로, 오류를 처리하는 데 적합합니다.
합리적인 전력과 낮은 오일 온도의 특징으로, 그것은 오일 공급을 위해 심플렉스 수압 기어 펌프를 채택했습니다.
듀얼 액션 수압 턱 강력한 클램핑 힘
가벼운 무게, 쉬운 해체 (아홉 부분), 유지 보수 및 수리에 편리, 콤팩트 구조와 합리적인 레이아웃의 장점으로 인해.
그것은 부드러운 움직임과 낮은 중력 센터 때문에 높은 드릴 속도에서 안정됩니다.
구멍 바닥에 있는 굴착 상태를 잘 알 수 있도록 측정 척도로 장착되어 있으며, 각 손잡이는 민첩하고 안정적으로 작동할 수 있습니다.
기술 날짜
| 딩 깊이 | 핵 뚫기 | 500-1100m | 스핀드의 최대 들어올림 능력 | 80 kN | |
| 기초 덩어리 뚫기 | 100m | ||||
| 수학적 굴착 | 150m | ||||
| 스핀들 회전 각도 | 0-360° | 스핀드의 압력력 최대 | 60 kN | ||
| 스핀드 속도 | 긍정적으로 | 82, 151, 215, 313, 251, 463, 661, 961 회전 / 분 | 크기 (LxWxH) | 2730x1100x1860mm | |
| 음 | 67,205 rpm | ||||
| 스핀드의 회전 토크 최대 | 3200 N·m | 철선 직경 | 16mm | ||
| 스핀드 스트록 | 600mm | 윙딩 드럼의 내용 | 90m | ||
| 스핀드 | 93mm | 최대 상승 힘 | 30 kN | ||
| 힘 | Y200L-4 전기 모터 30kW/1470 rpm | 무게 (전력 단위 없이) | 2000kg | ||
| R4105G53 디젤 엔진 42kW/1500 rpm | |||||

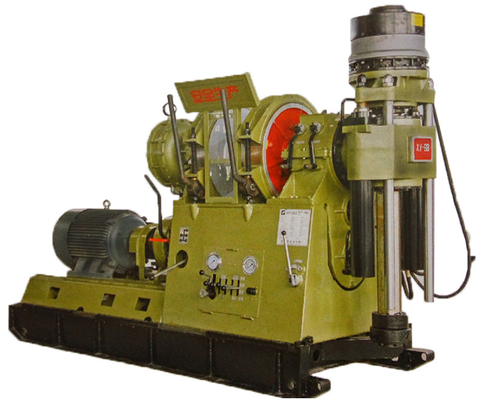

제품 사진
