XY-3 코어 드릴링 리그
간략 한 소개:
XY-3시리즈 드릴링 리그는 둥근 / 중심 깊이 구멍 스핀들 타입 코어 드릴링 리그입니다.이 기계는 주로 다이아몬드 드릴링에 사용되며 다양한 드릴링 기술 요구 사항을 충족 할 수 있습니다.. 그것은 전력 단위로 전기 모터 또는 디젤 엔진을 채택합니다. 리그는 간단한 구조를 소유하고 작동하기가 쉽습니다.
특징:
A. 굴착장에는 10개의 전속과 2개의 역속을 갖춘 MW525 중량 트럭 변속기가 장착되어 있습니다. 이 최첨단 변속 시스템은 광범위한 속도 범위를 제공합니다.각기 다른 드릴링 기술에 대한 다양한 요구사항을 충족시키는.
B. 리그의 스핀드는 96mm의 관대한 내부 지름을 자랑하며, 상당한 토크를 제공하는 견고한 기계 시스템으로 구동됩니다.린치는 하나의 라인으로 최대 3000kg의 부하를 들어올릴 수 있습니다, 효율적이고 신뢰할 수 있는 리프팅 작업을 보장합니다.
C. 조작 손잡이 는 신중 하게 배치 되어 있고 잘 설계 된 레이아웃 으로 함께 고정 되어 있으며, 기계 가동 도중 운영자 들 에게 편리함을 증진 시키고 있다.이 에르고노믹 구조는 사용 편의성을 보장하고 전체 효율성을 향상시킵니다..
D. 스핀드와 린치는 독립적으로 작동 할 수 있으며, 뚫기 작업에서 유연성과 다재다능성을 제공합니다. 이것은 운영자가 각 구성 요소를 개별적으로 제어 할 수 있습니다.다양한 굴착 조건에 대한 성능 및 적응력을 최적화합니다..
E. 스핀드 굴착 구멍은 넓은 내부 지름으로 큰 육각 굴착 막대기를 사용할 수 있습니다.이 설계는 효율적인 굴착을 허용하고 굴착 장비의 원활한 교환을 촉진합니다., 작업 현장의 생산성과 유연성을 향상시킵니다.
사용:
지질학적 일반 조사 및 탐사, 도로 및 고층 건물 토지 탐사, 콘크리트 구조의 조사 구멍 종류, 강 대저,하위층 융합 구멍 뚫고 직접 융합, 민간 우물 및 지구 중앙 에어컨 우물, 썰매 및 중심 깊이 핵 진출.
기술 날짜
| 기술 매개 변수 | |
| XY-3 기술 매개 변수 | |
| 뚫어 진 깊이 | 100,250, 300, 600m |
| 해당 끝 구멍 지름 | 300,200, 150, 75mm |
| 맥스, 구멍을 열어 | 300mm |
| 끝으로 뚫어졌어 | 75mm |
| 굴착 막대기 지름 | 60mm |
| 굴착 각도 | 90°~65° |
| 기계 차원 | 2500 x 900 x 1800mm |
| 굴착 무게 (전력 포함) | 1800kg |
| 立轴 스핀들 | |
| 스핀드 속도 | 전진하하속 3053,88,145222r/min |
| 전진 고속 143,250,414,684,1050r/min | |
| 역행 29, 137r/min | |
| 스핀드 스트록 | 600mm |
| 스핀들 내부 지름 | 96mm |
| 들어올림 능력 | 6000kg |
| 卷扬机 윈치 | |
| 최대.일선 승승장량 | 3000kg |
| 최대.일선 승강속도 | 00.5-1.9m/s |
| 와이어 로프 칼리버 | 12.5mm |
| 롤러 용량 | 50m |
| 릴 지름 | 300mm |
| 포착 밸브 벨트 너비 | 90mm |
| 기어 오일 펌프 | |
| 듀플렉스 기어 오일 펌프 | CBF-F63/25 |
| 전면 이동, 압력 | 63 L/min 20Mpa |
| 배후 이동, 압력 | 25 L/min 20Mpa |
| 动力 전력 단위 | |
| 디젤 엔진 YN27 | 42kW |
| 가속도 | 2400r/min |

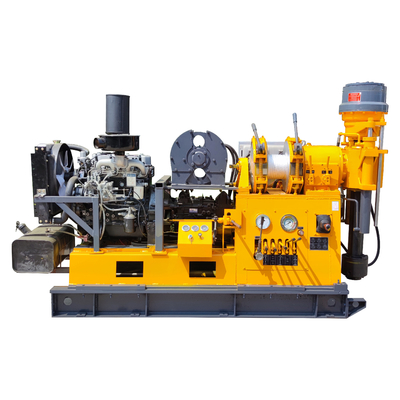

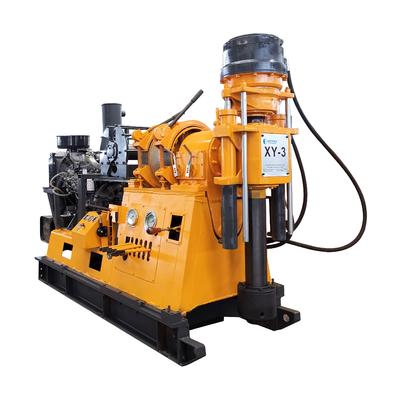

제품 사진
