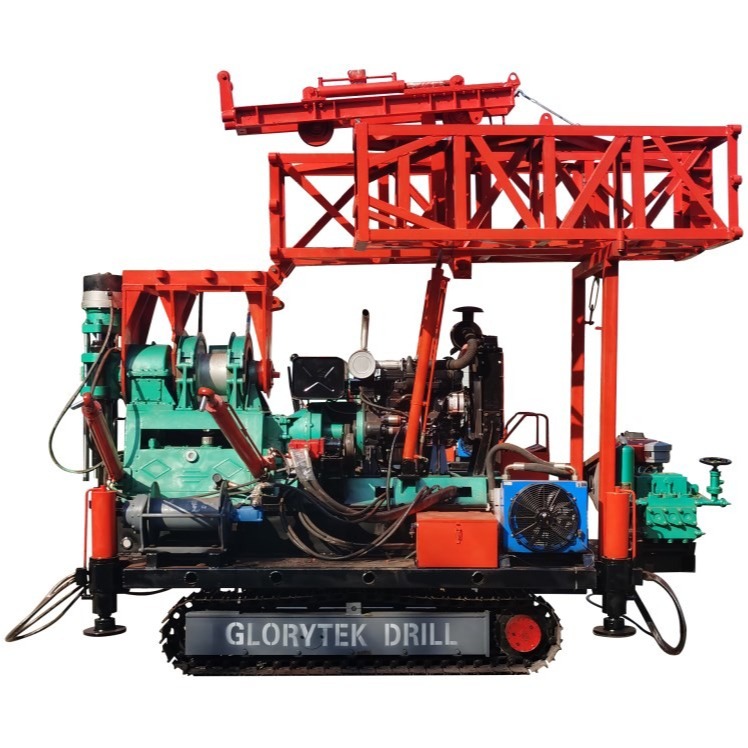

드릴 툴과 장비를 꿰뚫는 조사를 공동을 만드는 XY-4 얕은 매체 깊이 다이아몬드
XY-3에 대하여 장비를 꿰뚫으세요 :
XY-4는 여울 / 중간 구멍 코어드릴 장비입니다. 그것은 지질학이어서 설계대서 초경 비트의 단지 드릴링에 가 아니라 익숙해져 있을 수 없습니다
금속, 비금속과 단단한 무기물 증착물의 탐사와 하이드롤오기칼 얕은 층 유체와 천연가스 탐사 그러나 탐사를 위한 소직경 다이아몬드 비트의 또한 시추. 그것은 넓게 에너지 조사, 고속도로 / 철도 건설, 수력 공학, 토목 공학, 기타 등등의 드릴링 조작에 적용되었습니다.
특징 :
1. 굴착 장비는 더 높은 회전 속도와 합리적 속도 범위, 속도 그레이드와 큰 저속 토크 동안 더 큰 범위를 특징으로 합니다. 그것은 다이아몬드 비트로서 천공하는 소직경 핵심에 적용할 수 있고 또한 단단한 함금 절삭 날과 다양한 공학 홀 천공으로서 천공하여 큰 지름 핵심을 위한 요구조건을 충족시킬 수 있습니다 ;
2. 그것은 차량 전동 장치 건과 단순 구조와 합리적 설계로, 위기를 채택합니다. 모든 부분은 없이 노출됩니다
유지에 쉬워 도움이 되는 것고 보수를 겹치기.
3. 그것은 낮은 노동 힘과 안전한 운영으로, 더 홀에서 사고를 상대하기 위한 2기어 역속도를 가지고 있습니다 ;
4. 그것의 수력 기어 펌프는 차량 고유 오일 펌프를 채택하며, 그것이 분해와 보수 때문에 직접적으로 소형 구조로, 전송 케이스로 중지되고 쉽습니다 ;
5. 굴착 장비는 중량에 가볍고 해체되고 이동되도록 쉽고 산악 지대에서 작전에 이용 가능합니다 ;
6. 그것은 소수의 작동 핸들로, 홀에서 상황에 정통하기 위해서인 충분한 기구를 갖추고 있고, 합리적 설계와 탄력적이고 믿을 수 있는 오퍼레이션에 의해 묘사했습니다 ;
7. 기계는 꾸준히 이동했고, 굳게 고정될 수 있습니다. 그것의 프레임은 더 동안 더 낮은 그래비티 중심과 좋은 안정으로, 단단합니다
고속 드릴링 ;
8. 유압 플런저 척은 믿을 만한 클램핑 작업으로, 채택되고, 피해를 입힐 수 있는 구동관로 부터 벗어납니다 ;
기술 명세서 :
테흐니컬 매개 변수 :
| 1. XY-4 미끄럼 모델 코어드릴 장비의 기본 사양 | |||
| 천공 깊이 | 1000m (Φ42mm 정상적 로드) | ||
| 700m (Φ50mm 정상적 로드) | |||
| 1000m (BQ 로드) | |||
| 700m (NQ 로드) | |||
| 축의 회전식 각도 | 0~360' | ||
| 크롤러 없는 차원 (L×W×H) | 2710×1100×1750mm | ||
| (동력 장치 없이)) 무게의 장비 | 1720 킬로그램 | ||
| 2.회전자 (설비된 with52kW,2200r/min 동력 장치) | |||
| 스핀들 회전 속도 | 저속도에서 긍정 | 148;274;392;569r/min | |
| 고속도에서 긍정 | 456;841;1201;1747r/min | ||
| 저속도에서 부정적입니다 | 122r/min | ||
| 고속도에서 부정적입니다 | 338r/min | ||
| 축의 타격 | 600 밀리미터 | ||
| 맥스. 축의 리프팅 능력 | 80kN | ||
| 맥스. 축의 가압력 | 60kN | ||
| 맥스. 축의 토크 | 3355N·m | ||
| 신분증 축의 | 68 밀리미터 | ||
| 3. 윈치 | |||
| 맥스. 리프팅 포스 | 45kN | ||
| 기중속도 (3번째 층) | 0.82;1.51;2.16;3.15m/s | ||
| 강선의 지름 | 16 mm/19mm | ||
| 와이어를 위한 드럼 능력 | 90m | ||
| 4. 미끄럼에 장치를 여행하는 장비 | |||
| 실린더의 미끄러져 움직이는 타격 | 460 밀리미터 | ||
| 장비 프런트 엔드의 뒤쪽 진행 뒤에 있는 더 홀에 대한 맥스 거리 | 310 밀리미터 | ||
| 5.유압 시스템 | |||
| 압력으로 일하는 세트 시스템 | 8MPa | ||
| 기어 유압펌프 치환 | 20 밀리람베르트 / Ｒ | ||
| 6.동력 장치 | |||
| 모델 | Y2-200L-4 전기 발동기 | 디젤 엔진 | 디젤 엔진 |
| 힘 | 37kW | 52kW | 42kW |
| RPM | 1480r/min | 2200r/min | 1500r/min |
업체 정보
우리는 20 이상 핵심 굴착 장치의 다른 유형을 공급하는 것의 경험을 가집니다. 다른 깊이와 다른 구멍 직경과 프로젝트를 위해, 우리는 다양한 적당한 핵심 굴착 장치를 제공할 수 있습니다. 우리는 드릴링이 다른 고객들의 다른 필요를 충족시키기 위해 조작하는 미끄럼 종류, 크롤러형과 트레일러 종류를 제공할 수 있습니다. 조사를 환영하세요.
판매 후 보증
핵심 굴착 장비의 보증 :
(1) 배달 뒤에 있는 첫번째 해 기간 이내에, 핵심 굴착 장비의 주요 부문은 문제가 특색 있는 화제에 의해 발생되면 무료로 공급된다고 보장합니다.
(2) 작업 현장에 있는 서비스 : 필요 면, 우리의 기술자는 기술적 서비스를 위한 작업 현장에 보내질 수 있습니다,
그러나 티켓, 숙박, 다이어트, 서비스 요금의 비용은 구매자의 셈으로 있을 것입니다.
(3) 적시에 판매 후 지원은 항상 제공될 것입니다.
