300m 800m 시추를 위한 장비를 꿰뚫는 가지고 다닐 수 있는 조사를 공동을 만드는 BQ NQ HQ 회선
기술 :

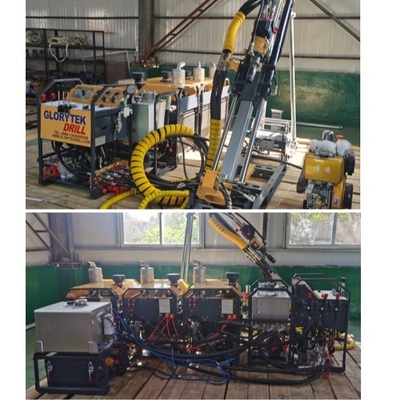

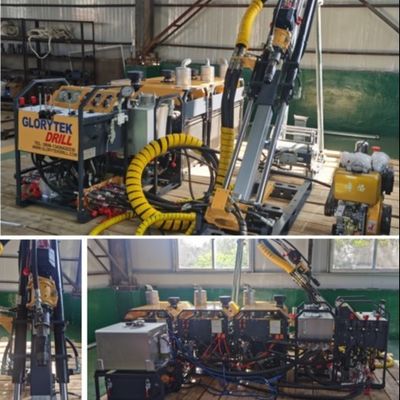

GL300E/GL500E/GL800E 시리즈는 얕고 중간 깊은 구멍을 뚫는 것이 적합한 가지고 다닐 수 있는 핵심 굴착 장치의 대표적 모델들입니다.
특징 :
1. 가지고 다닐 수 있는 굴착 장치는 전원 시스템 통합 관리 기술을 채택하고, 콘솔 위의 모든 엔진의 제어를 실현합니다 ;
2. 클램프는 믿을 만한 안전한 압력 손실 방지 기능을 가지고 있고, 우연 분리를 방지하기 위해 빨리 대응합니다.
3. 전력 헤드의 유일한 조정할 수 있는 슬라이딩 갭 기능은 철탑 레일 표면과 차량 사이의 긴밀한 연락을 유지하고, 드릴링 진동을 제거하고, 드릴링 동축도를 보증합니다.
4. 그것은 고전력 준비와 이동식 발동기를 채택합니다. 시스템 구성을 최적화함으로써, 그것은 완전히 정체 상태 일에 대한 적용성을 개선할 수 있습니다.
5. 자동적으로 수축될 수 있는 합병된 철탑은 안정적이고 믿을 만한 구조에서 꽉 채워집니다.
6. 독점적 가지고 다닐 수 있는 굴착 장치 머드 처리 시스템은 진동에서 작고 작동하도록 쉬운 체중에 빛인 주문 제작된 고압력 감탕뽐프를 채택합니다.
7. 산업 최고급 제조 절차, 우수한 품질.
테흐니컬 매개 변수 :
| 모델 | GL300E | GL500E | GL800E |
| 천공 깊이 | |||
| 비 | 320m | 580m | 800m |
| 엔 | 220m | 380m | 600m |
| Ｈ | 80m | 180m | 260m |
| 기록 : 천공 깊이는 이론 값을 기반으로 하고 특별한 천공 깊이 능력이 실제 근무 조건과 처리 방안에 의해 결정됩니다 | |||
| 전원 시스템 | |||
| 디젤 엔진 | V2410T X1 | V2410T X2 | V2410T X3 |
| 힘 | 41 kw | 82Kw | 123Kw |
| 회전 속도 | 3000rmp | 3000rpm | 3000rpm |
| 전기 시스템 | 12V | 12V | 12V |
| 유압 시스템 | |||
| 주펌프 | 17MPa | 21MPa | 21MPa |
| 보조 펌프 | 15MPa | 17MPa | 17MPa |
| 수력 오일냉각 | 공기 냉각법 / 물 냉각 | 공기 냉각법 / 물 냉각 | 공기 냉각법 / 물 냉각 |
| 피딩 시스템 | |||
| 피딩하는 타격 | 1.8m | 1.8m | 1.8m |
| 이송력 | 45kN | 55kN | 65kN |
| 리프팅 포스 | 90kN | 110kN | 130kN |
| 천공 경사각 | 45' -90' | 45' -90' | 45' -90' |
| 기중속도 | 114m/min | 114m/min | 114m/min |
| 드릴 파이프 길이 | 1.5m | 1.5m | 1.5m |
| 로터리 헤더 | |||
| 힘 | 수력 원동기 | 수력 원동기 | 수력 원동기 |
| 드라이브 | 스핀들 구동 | 스핀들 구동 | 스핀들 구동 |
| 적당한 드릴 파이프(최대) | 114 밀리미터 | 114 밀리미터 | 114 밀리미터 |
| 맥스. 회전 속도 | 1200rpm | 1200rpm | 1200rpm |
| 맥스. 토크 | 580Nm | 680Nm | 680Nm |
| 와이어라인 윈치 | |||
| 와이어 로프 능력 | 500m | 800m | 800m |
| 긴장을 높이기 | 로프 드럼을 비우세요 : 10.4kN | 로프 드럼을 비우세요 : 11.9kN | 로프 드럼을 비우세요 : 11.9kN |
| 가득 찬 로프 드럼 : 4kN | 가득 찬 로프 드럼 : 5kN | 가득 찬 로프 드럼 : 5kN | |
| 기중속도 | 90m/min | 114m/min | 114m/min |
| 드릴 파이프 클램프 | |||
| 맥스. I.D | 114 밀리미터 | 114 밀리미터 | 114 밀리미터 |
| 클램핑 능력 | 13000 킬로그램 | 13000 킬로그램 | 13000 킬로그램 |
| 적당한 드릴 파이프(o.d) | 54mm-114mm | 54mm-114mm | 54mm-114mm |
| 핵심 지름(o.d) | 36mm-85mm | 36mm-85mm | 36mm-85mm |
| (선택적인) 감탕뽐프 유닛 | |||
| 감탕뽐프 | 잠수부 고압 펌프 | 잠수부 고압 펌프 | 잠수부 고압 펌프 |
| 드라이브 형식 | 단독 구동 | 단독 구동 | 단독 구동 |
| 흐름과 압력 | 100Lpm, 20 바 | 120Lpm, 40 바 | 120Lpm, 40 바 |
| (선택적인) 공수 장치 | |||
| 공수 펌프 | 잠수부 고압 펌프 | 잠수부 고압 펌프 | 잠수부 고압 펌프 |
| 드라이브 형식 | 디젤 엔진 엔진(7.3KW) | 디젤 엔진 엔진(7.3KW) | 디젤 엔진 엔진(7.3KW) |
| 흐름과 압력 | 100Lpm, 70 바 | 100Lpm, 70 바 | 100Lpm, 70 바 |
| 굴착 장비 중량 | |||
| 동력 장치 | 180 킬로그램 *1 | 180 킬로그램 *2 | 180 킬로그램 *3 |
| 연산부 | 120 킬로그램 | 120 킬로그램 | 120 킬로그램 |
| 오일 탱크 유닛 (전부하) | 120 킬로그램 | 130 킬로그램 | 130 킬로그램 |
| (선택적인) 감탕뽐프 유닛 | 50 킬로그램 | 50 킬로그램 | 50 킬로그램 |
| 일하는 것 짓누릅니다 | 1040 킬로그램 | 1200 킬로그램 | 1200 킬로그램 |
| 맥스. 수량 부분을 해체하세요 | 10 | 12 | 12 |
업체 정보
우리는 20 이상 핵심 굴착 장치의 다른 유형을 공급하는 것의 경험을 가집니다. 다른 깊이와 다른 구멍 직경과 프로젝트를 위해, 우리는 다양한 적당한 핵심 굴착 장치를 제공할 수 있습니다. 우리는 드릴링이 다른 고객들의 다른 필요를 충족시키기 위해 조작하는 미끄럼 종류, 크롤러형과 트레일러 종류를 제공할 수 있습니다. 조사를 환영하세요.
판매 후 보증
핵심 굴착 장비의 보증 :
(1) 배달 뒤에 있는 첫번째 해 기간 이내에, 핵심 굴착 장비의 주요 부문은 문제가 특색 있는 화제에 의해 발생되면 무료로 공급된다고 보장합니다.
(2) 작업 현장에 있는 서비스 : 필요 면, 우리의 기술자는 기술적 서비스를 위한 작업 현장에 보내질 수 있습니다,
그러나 티켓, 숙박, 다이어트, 서비스 요금의 비용은 구매자의 셈으로 있을 것입니다.
(3) 적시에 판매 후 지원은 항상 제공될 것입니다.
