굴곡 120 밀리미터 5 단계에게 하향식 지향식 수평 굴착을 위한 진흙 모터를 마련해 주세요
땅속 모타는 태도, 파워부, 결합, 낙하 방지되고 우회 밸브의 5 국회로 구성됩니다.
바이-패스 밸브 국회는 밸브 본체, 밸브코어, 밸브 슬리브, 봄, 체판, 밀봉과 서클립으로 구성됩니다.
낙하 방지 집회는 낙하 방지 서브, 낙하 방지 스크루와 낙하 방지 로드로 구성됩니다
커플링 어셈블리의 결합의 기능은 행성 운동을 파워부의 고정 상수 회전으로 변환시키고,에게 파워부에 모터로부터 토크와 속도를 전합니다 것이지만, 그러나 일부가 플렉시블 커플링입니다.

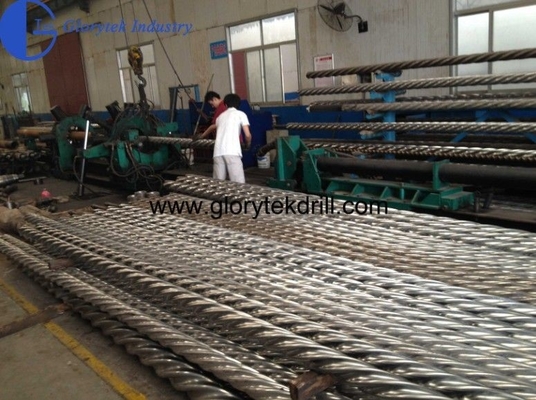

파워부 국회는 고정자와 회전자로 구성됩니다. 고정자는 스틸 튜브의 벽체 위의 고무 슬리브를 짜냄으로써 만들어집니다. 어떤 기하학적 매개변수와 나선 구조를 형성합니다. 회전자는 크롬 도금된 스크루 로드입니다.
베어링 어셈블리는 드릴링 무게로부터 축방향 힘과 경하중에 견디기 위해 한편, 비트 위에 자동차 회전식 동적인 힘을 전하는 것입니다.
구부러진 각도 조정할 수 있는 다운 구멍 모터의 특징

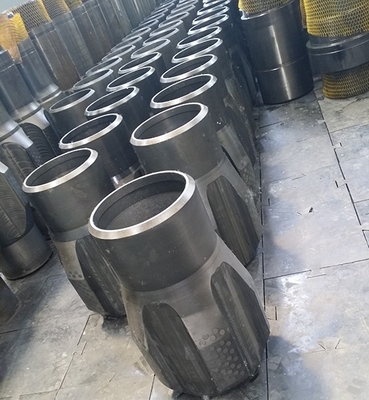

다운 구멍 모터의 벤드 각은 수원에 맞춰질 수 있습니다. 상이한 모양과 크기의 안정기는 다른 요구조건에 따라 바뀔 수 있습니다.
가까운 비트 다운 구멍 모터의 특징
측정기의 측정 지점은 땅속 모타에 설치되며, 그것이 굴착 비트 좀 더 가까이 향합니다. 인상선은 더 정확하고 믿을 만합니다.
| 钻具型号 | 5LZ120×7.0(II) | 5LZ120×7.0-4.5 | 5LZ120×7.0V | 7LZ120×7.0-2.9 | ||
| 모델 | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合井眼 | 에 | 5 7/8- 7 7/8 149.2-200 | 5 7/8- 7 7/8 149.2-200 | 5 7/8- 7 7/8 149.2-200 | 5 7/8- 7 7/8 149.2-200 | 5 7/8- 7 7/8 149.2-200 |
| 비트 크기 | 밀리미터 | |||||
| 外径 | 에 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 |
| OD | 밀리미터 | |||||
| 可角度ABH | ' | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| 로브 | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| 단계 | 3.5 | 4.5 | 5 | 2.2 | 2.9 | |
| 降 | MPa | 3.5 508 3.5 508 | 4.5 653 4.5 653 | 5.0 725 5.0 725 | 2.2 319 2.2 319 | 2.9 |
| 압력 | PSI | 421 | ||||
| 流量范 흐름 속도 | L/s | 9-13-16 143-206-254 | 10-14-18 159-222-285 | 9-13-16 143-206-254 | 10-15-19 159-238-301 | 10-15-19 |
| GPM | 159-238-301 | |||||
| 每排量 | L/r | 4.0 0.95 4.0 0.95 | 4.8 0.8 4.8 0.8 | 4.0 0.95 4.0 0.95 | 7.6 0.5 7.6 0.5 | 12.59 |
| 혁명마다 흘러나오세요 | Ｒ / 소녀 | 0.3 | ||||
| 齬速 | rpm | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| 비트 속도 | ||||||
| 工作矩 | N·m | 1700 1255 | 2560 1890 | 2280 1683 | 2020 1490 | 4650 |
| 토크 | Ft-lbs | 3429 | ||||
| 最大矩 Max.torque | N·m | 2550 1880 | 3840 2832 | 3420 2522 | 3030 2235 | 6970 |
| Ft-lbs | 5140 | |||||
| 出功率 | kw | 25.2-44.8 33.8-60 | 34-91 53.6-96.5 | 36-64 48.2-85.8 | 17-47 22.8-63 | 23-44 |
| 출력 전원 | HP | 30.8-59 | ||||
| 推荐钻压 | 나트 | 30 6600 | 40 8800 | 40 8800 | 30 6600 | 40 |
| 비트하중 | 파운드 | 8800 | ||||
| 最大 맥스. 비트하중 | 나트 파운드 | 60 13200 | 60 13200 | 60 13200 | 60 13200 | 60 |
| 13200 | ||||||
| 螺Connection (레그) | 상부 (박스) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| (박스)를 낮추세요 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||

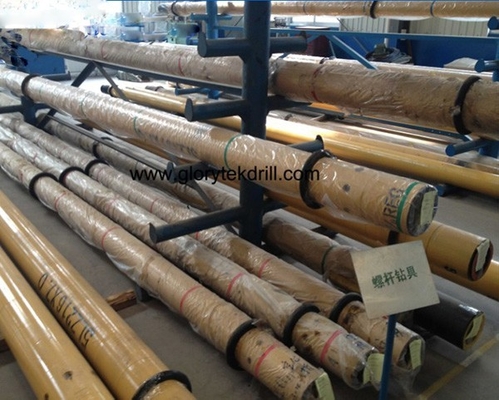

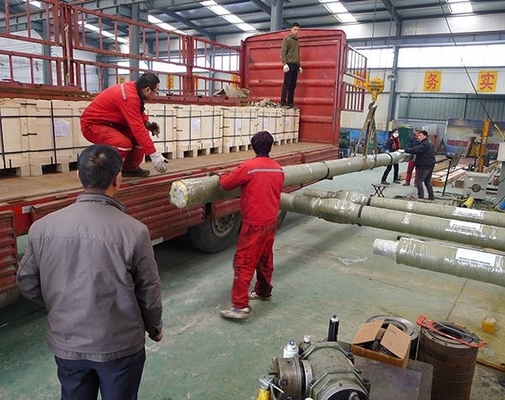

포장되는 것 : 다운홀 머드 모터를 위해 포장되는 표준 수출
배달 : 정상적으로 당신의 선불 결제 10-15 일 뒤.
글로리텍 산업 (베이징) 주식회사는 20년 이상 경험으로 드릴링 장비와 드릴 툴의 전문적 제조와 납품입니다. 우리는 고객들의 요구조건에 따라서 성공적으로 모든 지정된 연구개발 사업을 완료할 수 있게 하는 대단히 경험이 풍부한 연구 개발 팀과 엔지니어들에 의해 지원받고 도움을 받습니다.
우리의 공장은 250,000 평방미터의 영역에 걸칩니다, 200 일련과 직원들 600명 이상 위에서 장비 등을 시험하면서, 공사 현장이 기계가공 기계, CNC 처리 센터, 마찰 용접기를 가지고 있다면서, 150,000 평방미터에 대한 것입니다.자사 제품은 전세계에 60개국 보다 더 수출되었습니다.
당신이 어떠한 추가 질문도 있고 필요가 미안하지만, 친절하게 조사 온라인에 의해 우리에게 통보하거나, 아래 정보에 의해 우리와 연락하면, 중국에서 만들어지는 것으로 계속 우리를 방문하는 당신의 시간에 감사합니다.
