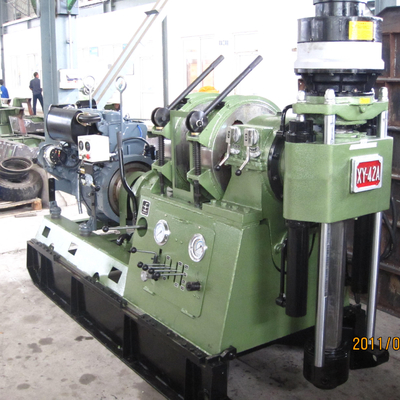

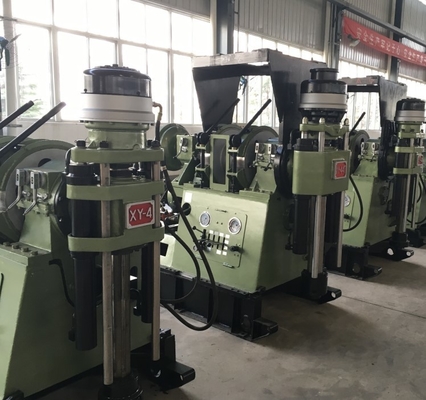

깊은 바위 샘플링을 위한 장비를 꿰뚫는 조사를 공동을 만드는 XY 시리즈 깊은 우물 크롤러형 회선
XY 시리즈에 대하여 장비를 꿰뚫으세요 :
XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTL의 모델들은 구조에서 단순하고 운영을 위해 믿을 만하고 유지를 위해 편리합니다, 그들이 또한 다음에 의해 특징으로 됩니다 :
1. 그것은 전통적 기계 드릴 기술과 완전 유압식 시스템의 완전한 통합의 제품입니다.
2. 보조 유압 상승과 수력 감탕뽐프를 갖추어 그것은 설치에게 편리합니다. 소형 구조로, 그것은 또한 작동에게 편리합니다.
3. 수력 상승 굴착데릭으로 설치되어 그것은 작동의 유연성입니다.
4. 4 수력 아우트리거로, 그것은 작동에 안정적입니다.
5. 크롤러를 갖추어 장비는 작업장 사이에 유연성과 용이성 이동성을 제공합니다.
테흐니컬 매개 변수 :
| 모델 | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| 천공 깊이 | 700-1000m | 700-1100m | 700-1400m | 900-1800m | 1000-2100m | 1200-2400m | |
| 드릴 각 | 45-90' | 45-90' | 45-90' | 90' | 90' | 90' | |
| 방추 속도 | 긍정 | 101,187,267, 388,311,574 819,1191rpm |
82,151,215, 313,251,463, 661,961rpm |
83,152,217, 316,254,468, 667,970rpm |
96,170,244, 284,357,471, 678,994rmp |
92,162,244, 284,357,471,678,994rpm |
96,178,253, 369,268,494, 705,1025rpm |
| 부정 | 83,251rpm | 67,205rpm | 67,206rpm | 84,293rpm | 85,234rpm | 78,248rpm | |
| 맥스. 방추 속도 | 2640N.m | 3200N.m | 3200N.m | 5500N.m | 7800N.m | 7800N.m | |
| 가늘고 긴 공급 타격 | 600 밀리미터 | 600 밀리미터 | 600 밀리미터 | 600 밀리미터 | 720 밀리미터 | 720 밀리미터 | |
| 가늘고 긴 유지 지름 | 68 밀리미터 | 93 밀리미터 | 93 밀리미터 | 93 밀리미터 | 93 밀리미터 | 118 밀리미터 | |
| 축의 Max.Lifting 능력 | 80kN | 80kN | 120kN | 135kN | 200kN | 200kN | |
| 맥스. 축의 가압력 | 60kN | 60kN | 90kN | 100kN | 150kN | 150kN | |
| 강선 지름 | 16 밀리미터 | 16 밀리미터 | 17,5 밀리미터 | 18,5 밀리미터 | 21,5 밀리미터 | 21,5 밀리미터 | |
| 권동 능력 | 90m | 90m | 110m | 120m | 120m | 120m | |
| Max.Hoisting 힘 | 30kN | 30kN | 45kN | 60kN | 85kN | 85kN | |
| 굴착데릭 높이 | 10m | 10m | 10m | 12m | 12m | 12m | |
| 동력 장치 (디젤 엔진) | 74KW/2200r/min | 82KW/2200r/min | 97KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | |
| 감탕뽐프 | 160L/min | 160L/min | 250L/min | 250L/min | 320L/min | 320L/min | |
| (선택적인) 믹서 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| 보조 올리는 사람 | 12kN | 12kN | 12kN | 12kN | 15kN | 15kN | |
| Mast의 Max.Load | 100kN | 100kN | 100kN | 200kN | 200kN | 200kN | |
| 이동 속도 | 1,5 킬로미터 / Ｈ | 1,5 킬로미터 / Ｈ | 1,5 킬로미터 / Ｈ | 1,5 킬로미터 / Ｈ | 1,5 킬로미터 / Ｈ | 1,5 킬로미터 / Ｈ | |
| 등판 능력 | 30' | 30' | 30' | 30' | 30' | 30' | |
| 차원 | 4785*2220*10524mm | 4785*2220*10524mm | 4785*2220*10524mm | 6186*2220*12000mm | 6186*2220*12000mm | 6186*2220*12000mm | |
| 중량 | 9,3t | 9,6t | 10t | 13,5t | 14t | 14,6t | |
