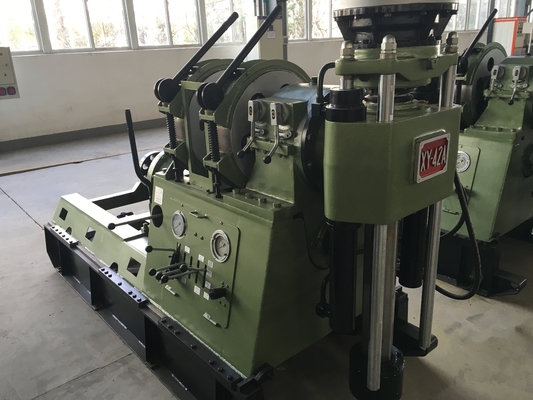

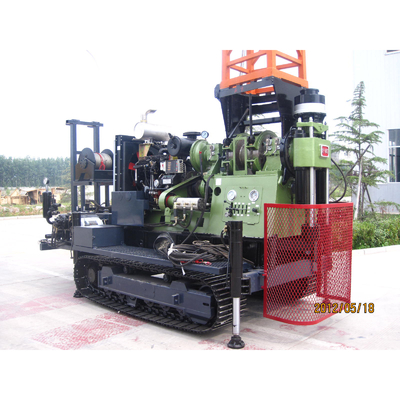

깊은 바위 표본 추출을 위한 XY 시리즈 깊은 우물 크롤러 유형 유선 코어링 탐사 드릴링 리그
XY 시리즈 소개 드릴 장비:
XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTL 크롤러형 굴착기 모델은 당사의 수십 년간의 제조 경험을 바탕으로 개발된 새로운 유형의 굴착기입니다. 여러 드릴 기술, 주로 다이아몬드 비트 드릴의 요구 사항을 충족하는 굴착 장치.그들은 또한 엔지니어링 지질 및 수문 지질 탐사, 우물 및 대구경 말뚝 박기 작업 분야에서 사용할 수 있습니다.
기술적 매개변수:
| 모델 | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| 드릴링 깊이 | 700-1000m | 700-1100m | 700-1400m | 900-1800m | 1000-2100m | 1200-2400m | |
| 드릴 각도 | 45-90° | 45-90° | 45-90° | 90° | 90° | 90° | |
| 스핀들 속도 | 긍정적인 | 101,187,267, 388,311,574 819,1191rpm |
82,151,215, 313,251,463, 661,961rpm |
83,152,217, 316,254,468, 667,970rpm |
96,170,244, 284,357,471, 678,994rmp |
92,162,244, 284,357,471,678,994rpm |
96,178,253, 369,268,494, 705,1025rpm |
| 부정적인 | 83,251rpm | 67,205rpm | 67,206rpm | 84,293rpm | 85,234rpm | 78,248rpm | |
| 최대스핀들 속도 | 2640N.m | 3200N.m | 3200N.m | 5500N.m | 7800N.m | 7800N.m | |
| 스핀들 공급 스트로크 | 600mm | 600mm | 600mm | 600mm | 720mm | 720mm | |
| 스핀들 홀드 직경 | 68mm | 93mm | 93mm | 93mm | 93mm | 118mm | |
| 스핀들의 Max.Lifting 용량 | 80kN | 80kN | 120kN | 135kN | 200kN | 200kN | |
| 최대스핀들의 가압력 | 60kN | 60kN | 90kN | 100kN | 150kN | 150kN | |
| 스틸 와이어 직경 | 16mm | 16mm | 17,5mm | 18,5mm | 21.5mm | 21.5mm | |
| 와인딩 드럼 용량 | 90m | 90m | 110m | 120m | 120m | 120m | |
| 최대 권양력 | 30kN | 30kN | 45kN | 60kN | 85kN | 85kN | |
| 드릴 타워 높이 | 10m | 10m | 10m | 12m | 12m | 12m | |
| 파워유닛(디젤엔진) | 74KW/2200r/분 | 82KW/2200r/분 | 97KW/2200r/분 | 132KW/2200r/분 | 132KW/2200r/분 | 132KW/2200r/분 | |
| 진흙 펌프 | 160L/분 | 160L/분 | 250L/분 | 250L/분 | 320L/분 | 320L/분 | |
| 믹서(옵션) | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| 보조 호이스터 | 12kN | 12kN | 12kN | 12kN | 15kN | 15kN | |
| 돛대의 Max.Load | 100kN | 100kN | 100kN | 200kN | 200kN | 200kN | |
| 이동 속도 | 1.5km/h | 1.5km/h | 1.5km/h | 1.5km/h | 1.5km/h | 1.5km/h | |
| 등반 능력 | 30° | 30° | 30° | 30° | 30° | 30° | |
| 치수 | 4785*2220*10524mm | 4785*2220*10524mm | 4785*2220*10524mm | 6186*2220*12000mm | 6186*2220*12000mm | 6186*2220*12000mm | |
| 무게 | 9,3t | 9,6t | 10t | 13,5t | 14t | 14,6t | |
