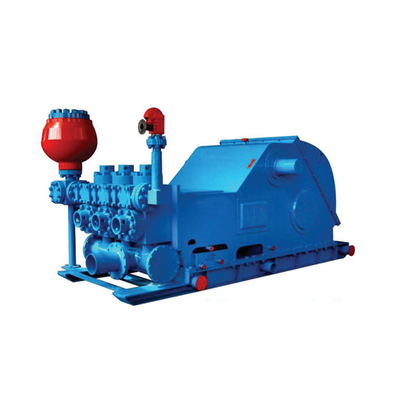

3NB-350 단일 작용 트리플렉스 전후 피스톤펌프
| 기술적 요구 | ||||||
| 모델 | 타입 | 입력 전원 |
모티브 Ｅ 전원 |
평가된 펌프 속도 |
타격 길이 |
기어 비율 |
| 3NB-350 |
단일 작용 트리플렉스 |
350 에이치피 |
6190ZC-1 (디젤 엔진) Y400-6.28KW(motor) |
120개 영향 / 분 | 180 | 4.483 |
|
평가된 입력 (분 목사 /)를 가속시키세요 |
연속적입니다 (분 목사 /)를 가속시키세요 |
흡입 지름 |
방출관 지름 |
차원(MM) | 중량 | |
| 582.8 | 540 | 203 밀리미터 | 76 밀리미터 | 3100*2080*2015 | 8.058t | |
성능 파라미터
| 펌프 행정 | 구멍(MM) | |||||
| 90 | 100 | 110 | 120 | 130 | 140 | |
| 분 영향 / | 치환(L/S) | |||||
| 130 | 7.44 | 9.18 | 11.1 | 13.23 | 15.52 | 18.01 |
| 120 | 6.87 | 8.48 | 10.26 | 12.21 | 14.33 | 16.62 |
| 110 | 6.29 | 7.77 | 9.4 | 11.19 | 13.14 | 15.23 |
| 100 | 5.72 | 7.06 | 8.55 | 10.17 | 11.94 | 13.84 |
| 펌프 압력(Mpa) | 31 | 25 | 20.8 | 17.5 | 14.9 | 12.8 |
| 90%까지 기계 효율 100% 용적 효율 | ||||||
